KP3S 3.0 Voron Afterburner 업그레이드 설치!

안녕하세요



씩씩방탕입니다.



이번에는 KP3S V3.0에 보론 애프터버너를 설치해 보았습니다.



기존 타이탄 익스트로더도 쓸 만 하지만. BMG 듀얼 기어 익스트로더와 E3D V6 노즐 및 노즐 목을 사용해 보려고 시도했습니다.



출력에 문제없으면, 기존 거 사용하세요 ^^?



저는 일단 뽀대(?) 때문에 교체했습니다.



일단 준비물이 필요합니다.



1. BMG 익스트로더

정품이 좋겠지만 가격이 넘사벽이라 카피품을 이용했습니다.



https://smartstore.naver.com/2bitmall/products/5243172928

BMG 익스트루더 : 투비트



2. 노즐 목

저는 고온 출력을 하려고 아래 제품을 수 있습니다.

자신의 출력 사항을 고려해서 구입하시면 됩니다.



https://smartstore.naver.com/2bitmall/products/5527573173

삼각랩 V6 노즐목 Titanium : 투비트



3. 히트 블럭

E3D V6 히트 블럭입니다.



말씀드렸 듯이 고온 출력을 위해서 금액이 조금 있는 부품을 구입했습니다.



이거보다 저렴한 것도 많이 있습니다.



https://smartstore.naver.com/2bitmall/products/5242515751

삼각랩 V6 히트블럭 : 투비트



4. 히트싱크

E3D V6 히트 싱크입니다.



이너무도 찾아 보시면 더 저렴한 넘 있습니다.



https://smartstore.naver.com/2bitmall/products/5242515752

삼각랩 V6 히트싱크 : 투비트



5. 노즐

저는 아직 초보라서 보편적으로 많이 사용하시는 0.4 노즐을 이용합니다.



https://smartstore.naver.com/2bitmall/products/5242515757

삼각랩 V6 노즐 0.4 : 투비트



6. 4010Fan 4020 블로워Fan



https://smartstore.naver.com/2bitmall/products/5240746348

GDSTIME 쿨링팬 24V-4010-Ballbearing : 투비트



https://smartstore.naver.com/2bitmall/products/5240746356

GDSTIME 블로워팬 24V-4020-Ballbearing : 투비트



일단 여기까지가 구입해야 하는 항목입니다.

추가로 볼트와 너트가 필요합니다.



인서트 너트는 아래 사이트에서 구입했습니다.

https://smartstore.naver.com/09worker/products/5049570702

황동인서트 : 공구워커

위 사이트에서 사이즈는 M3xD5.0xL4.0 짜리로 구입했습니다.



볼트는 종류가 많아서 찾아보셔야 합니다.



제가 구입한 곳은 아래 사이트입니다.

https://smartstore.naver.com/boltoutlet/products/3567551552

렌치볼트 SCM 니켈 스텐 육각렌지 M2 M2.5 M3 M4 M5 M6 M8 M10 : 볼트아울렛



3D 부품 판매하는 사이트에서도 구입이 가능 한 곳이 있으니 위에 3D 프린터 부품 판매하는 곳 찾아보셔서 구입하시면 됩니다.



대략 적으로 M3x16 2ea, M3x40 2ea, M3x45 2ea M3x8 3ea, M3x30 5ea, M3x16 2ea, M3x12 2ea 가 필요합니다.

추가적으로 M3 나사가 필요하니 여유분으로 길이 별로 준비하세요.





일단 보론 애프터버너 조립 방법과 필요 나사는 아래 사이트에서 매뉴얼 다운로드하시면 됩니다.



https://vorondesign.com/voron2.4

VORON2.4



다운로드 링크는 아래와 같습니다.

https://github.com/VoronDesign/Voron-2/raw/Voron2.4/Manual/Assembly_Manual_2.4r2.pdf



그리고 애프터버너 마운트가 필요합니다.



kingroon kp3s voron afterburner mount by hongsoon - Thingiverse

kingroon kp3s voron afterburner mount by hongsoon

싱기 버스에 올라와 있는 파일입니다.



제작자분이 네이버 카페분이시더군요 ^^?



https://cafe.naver.com/makerfac/134416

킹룬 kp3s 애프터버너 마운트 싱기에 올렸어요~





자!!! 그럼 이제 시작해 볼까요?



처음으로 기존 익스트로더를 분리해야 합니다.



기본 익스트로더 (타이탄)



저에게 두 번째 KP3S입니다.



기존에 KP3S 2.0 버전을 중고로 구입해서 사용하다. V3.0의 헤드로 교체하고 이번에 신규로 구입한 3.0 버전입니다.



금속 부분 커버 및 가이드가 조금은 가벼운 것으로 변경 되어 더군요.



일단 커버부터 제거해야 합니다.

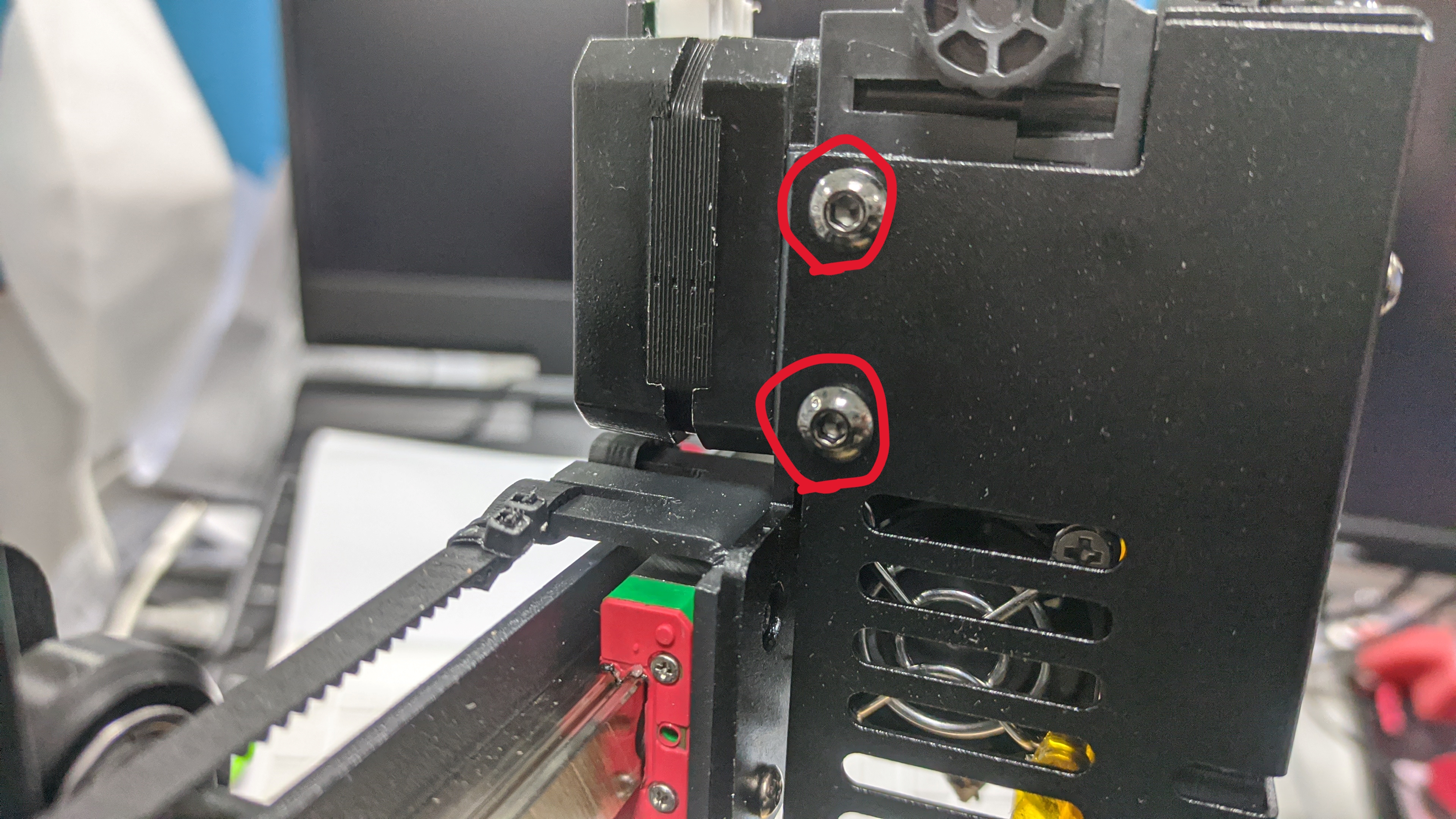

헤드 양쪽에 고정 나사를 분리합니다.



공구는 프린터 구입 시 포함되어 있는 녀석을 사용합니다.

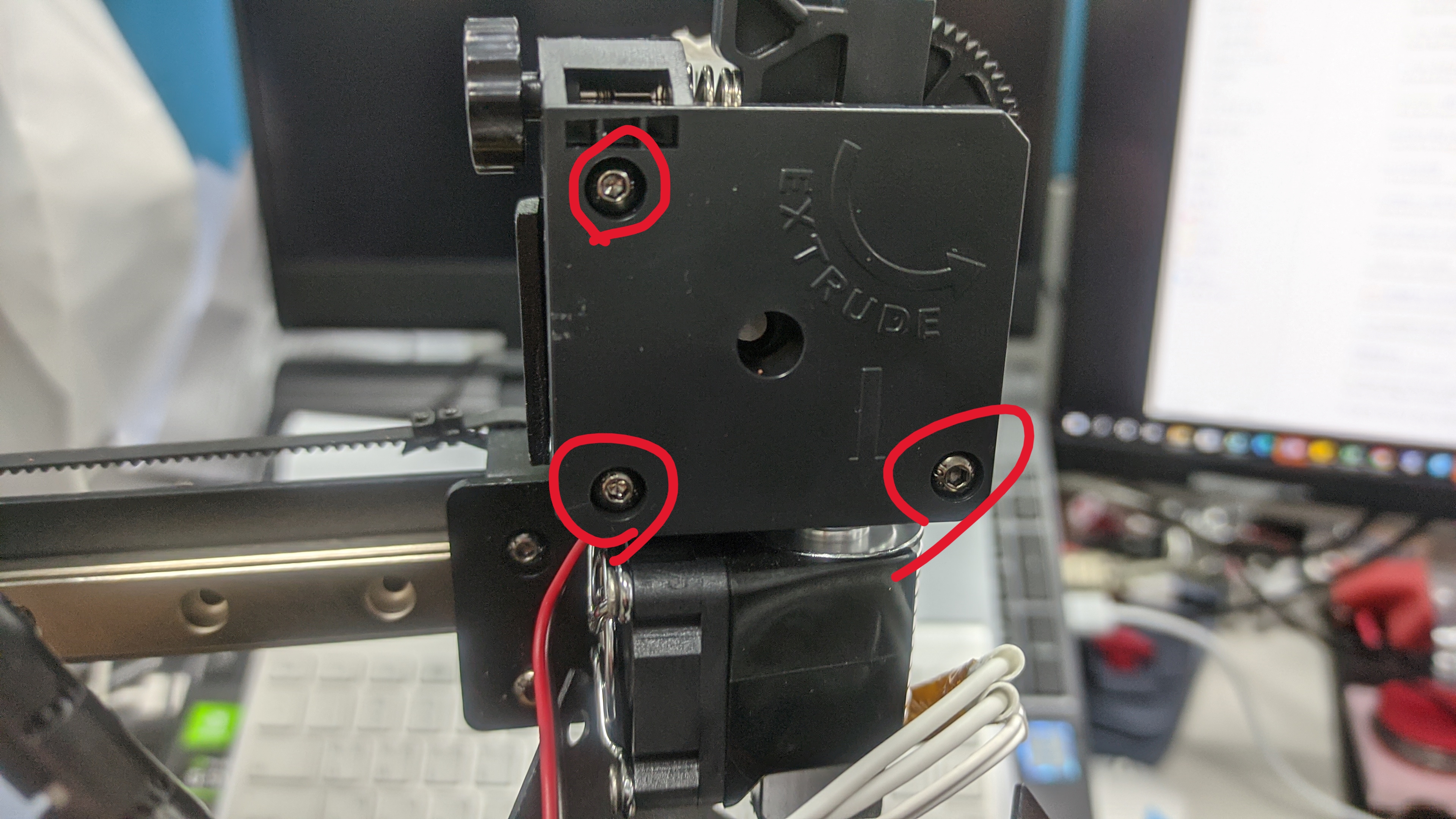

커버를 버끼면 아래와 같이 익스트로더를 분리할 수 있습니다.

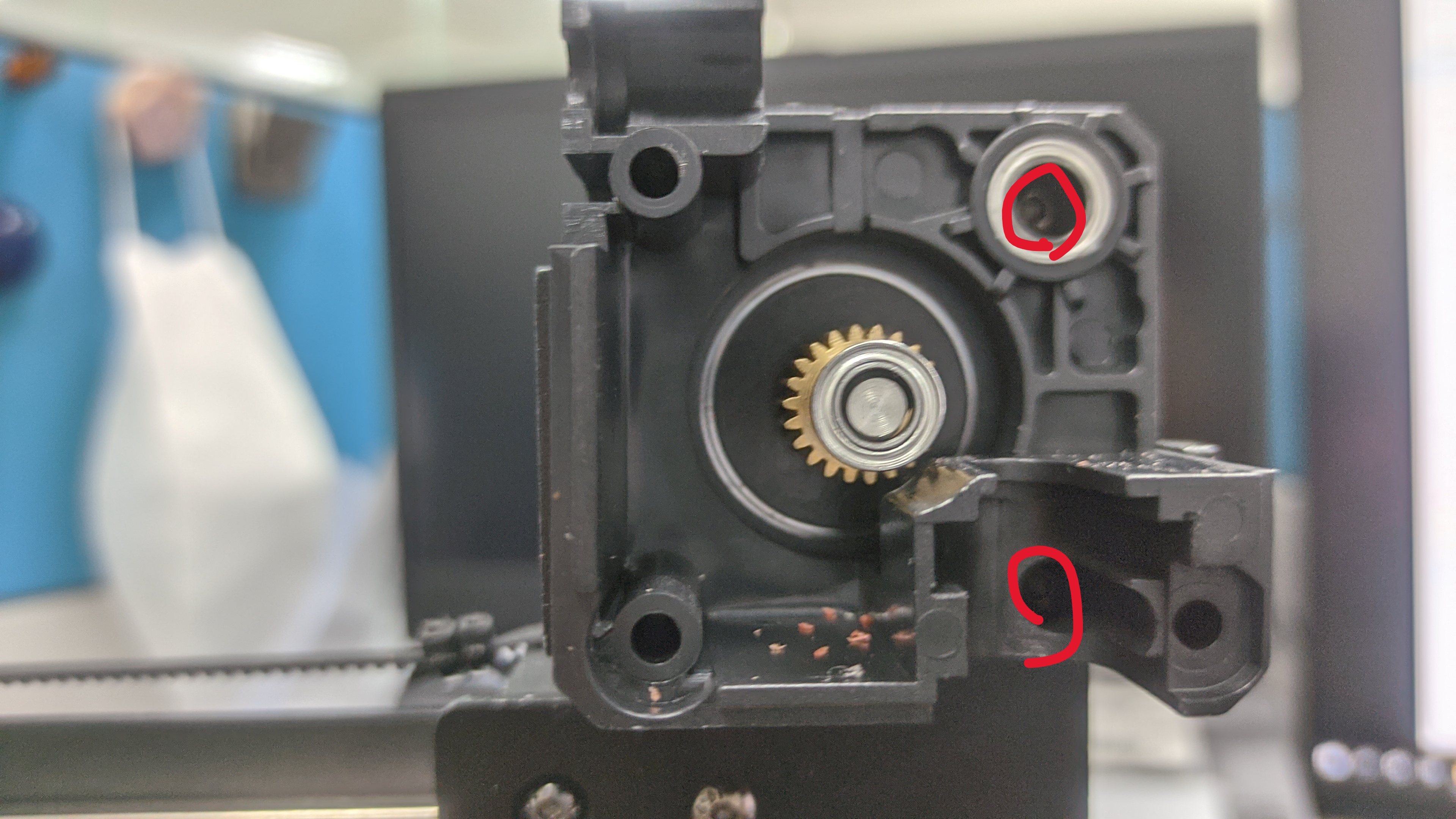

표시한 부분 나사를 제거합니다.

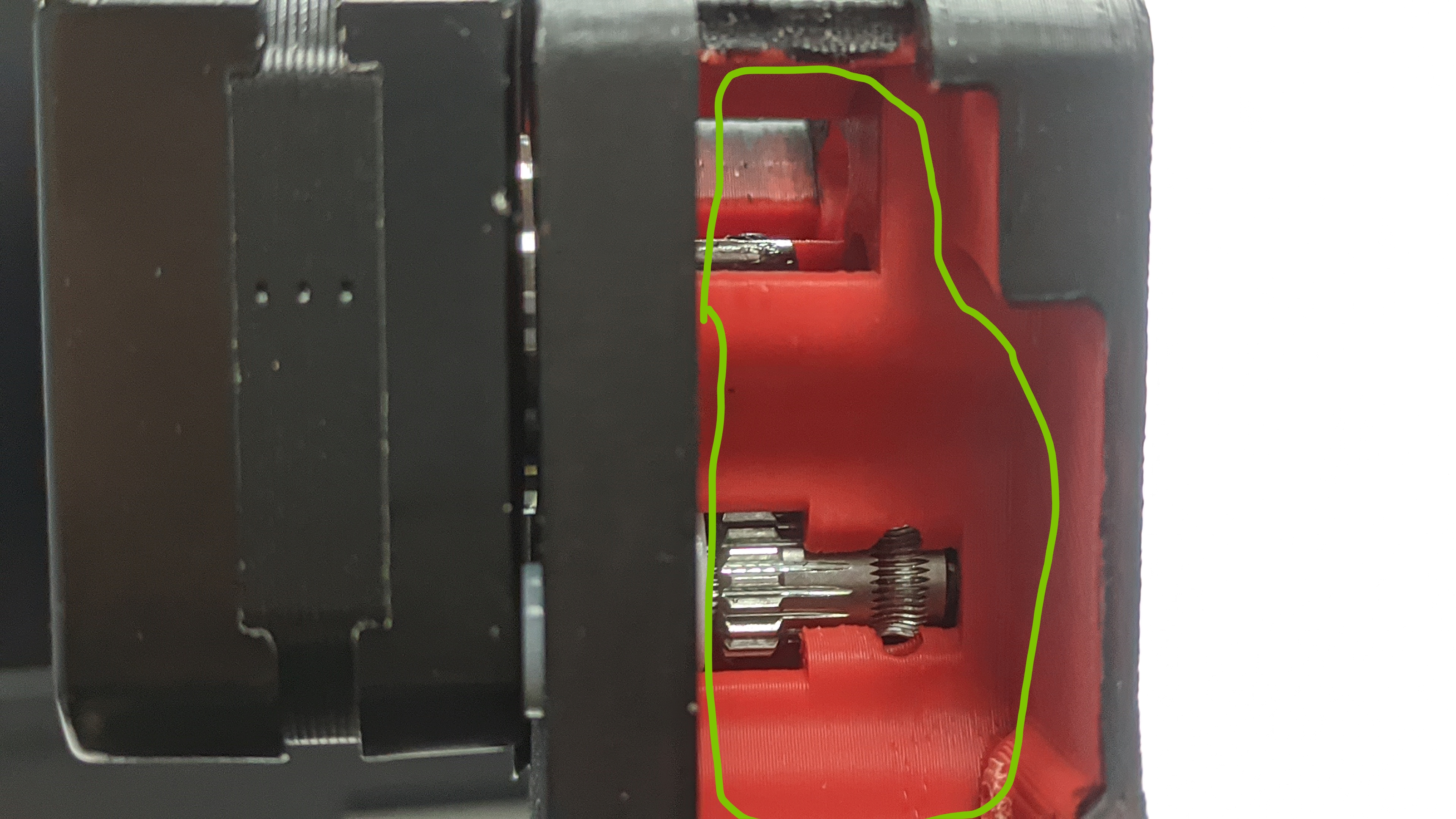

체크되어있는 부품 제거합니다.



필라 잡아주는 손잡이, 텐션 조절 나사, 기어, 히트브레이크, 를 분리합니다.

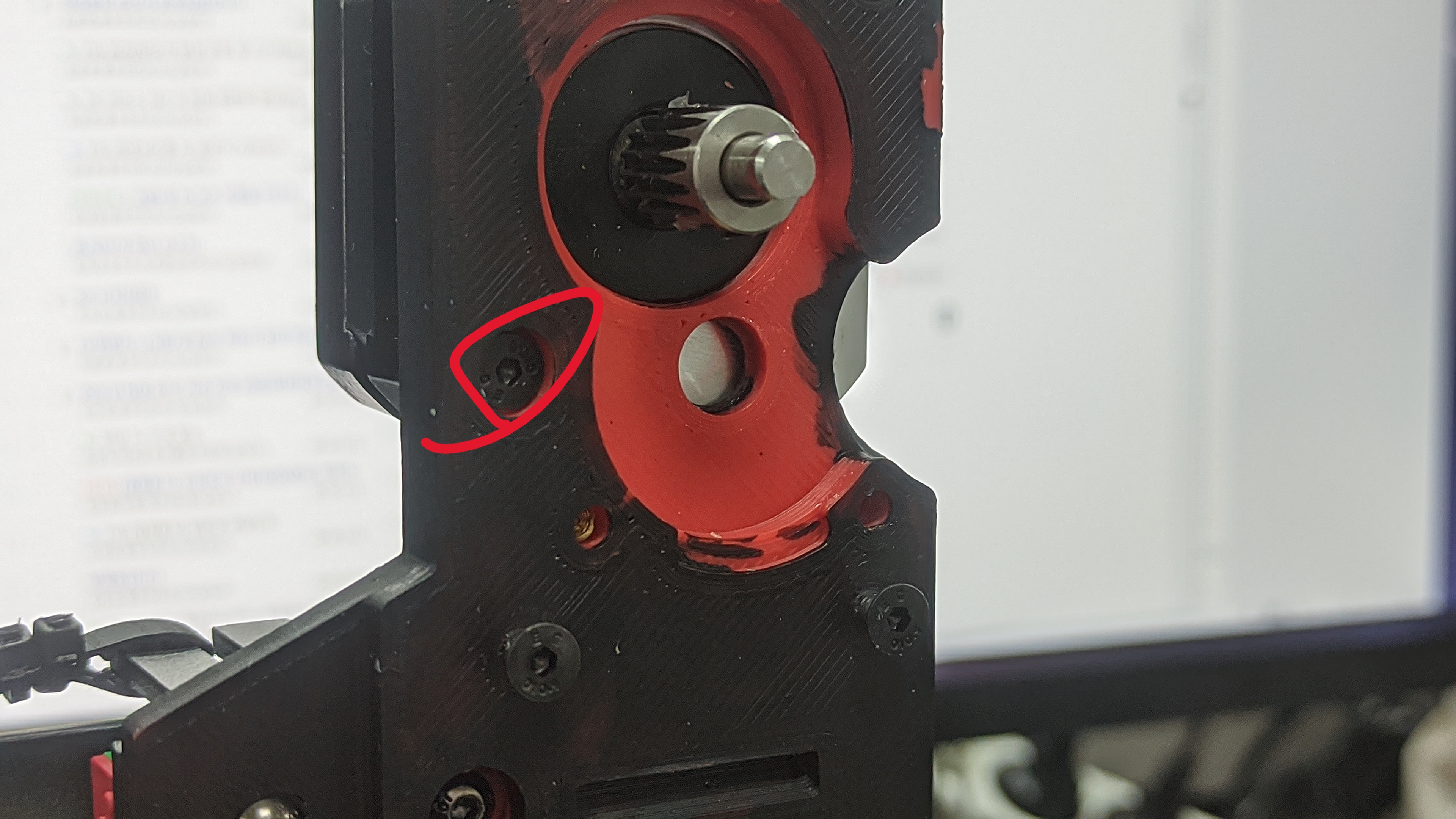

기구부 분리 후 표시한 부분 나사도 제거합니다.



이제 익스투로더는 전부 분리가 되었습니다.





모터는 다시 사용할 거예요!



이제 노즐 부분 및 FAN 부품을 분리합니다.

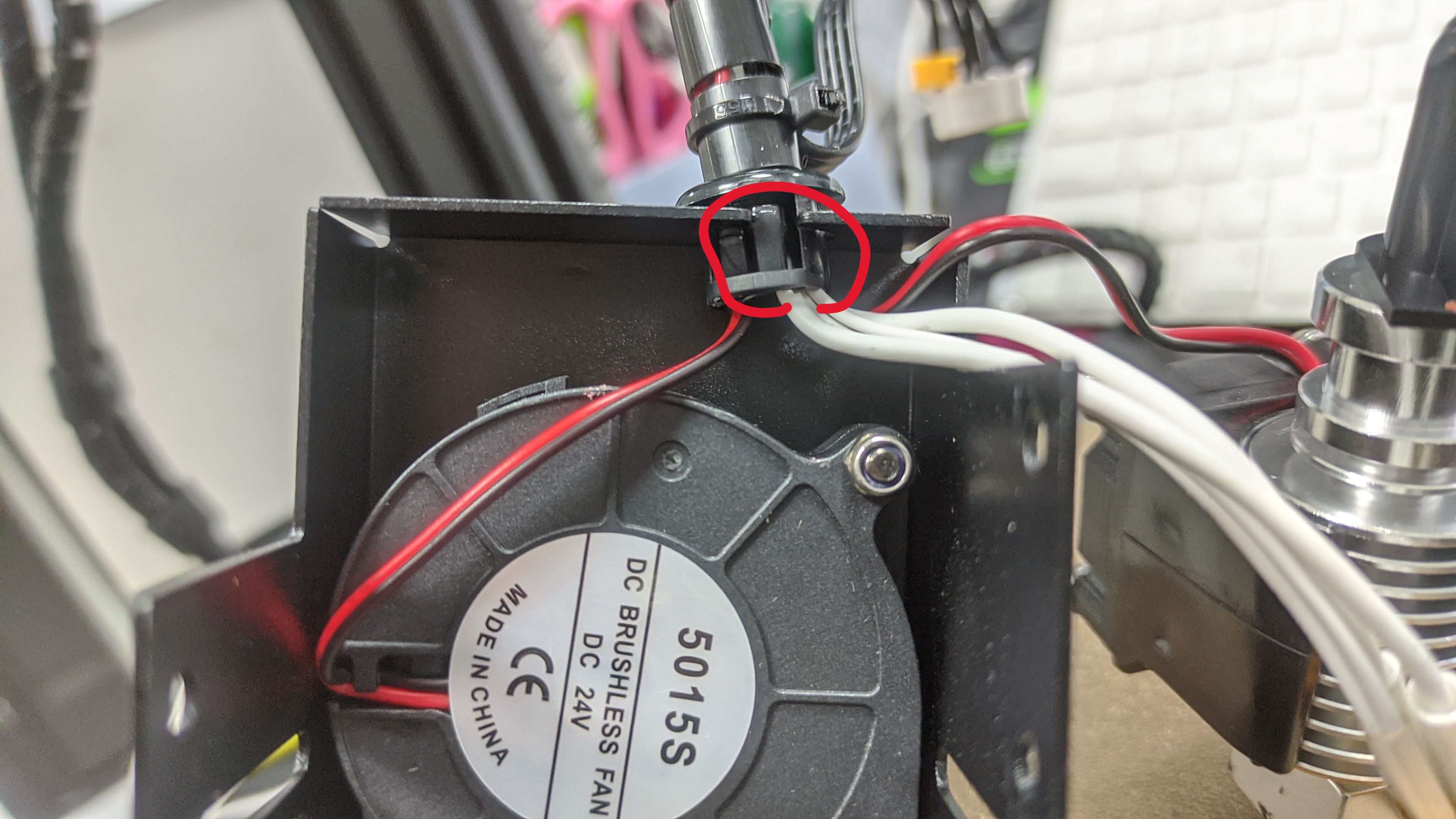

표시한 부분을 분리하면 케이블 분해가 쉬워집니다.

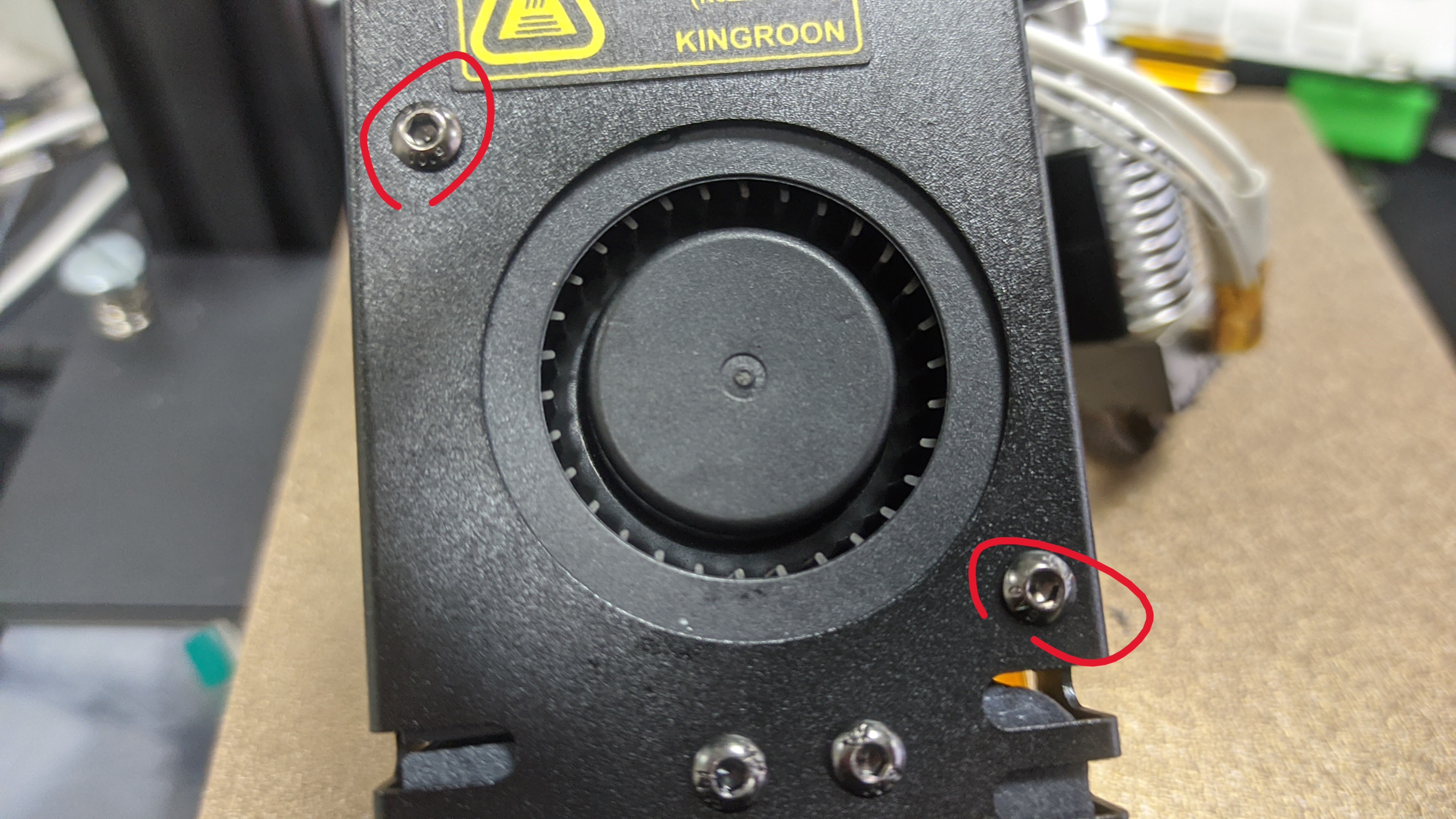

표시한 부분의 나사를 제거하고 FAN를 분리합니다.

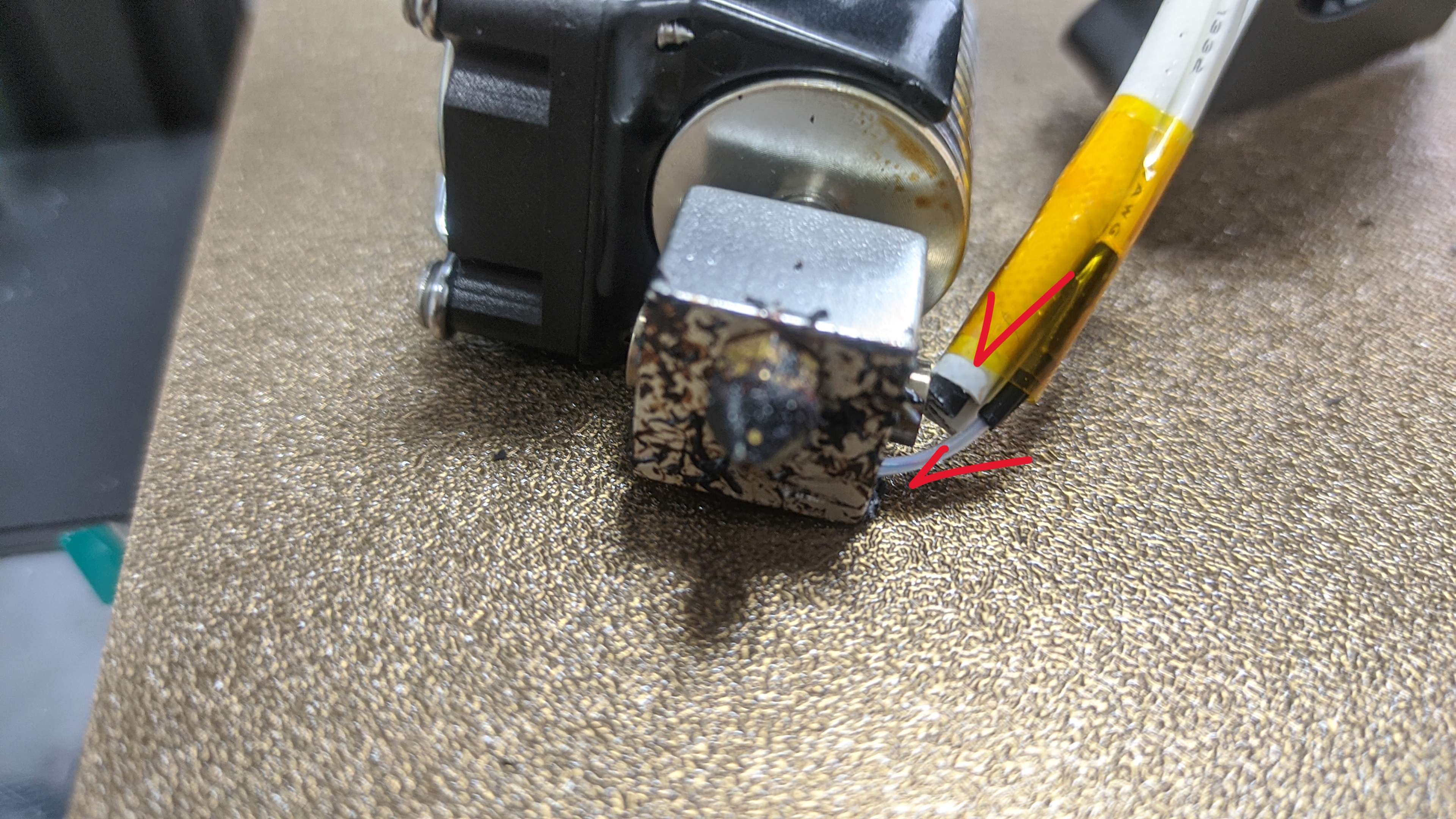

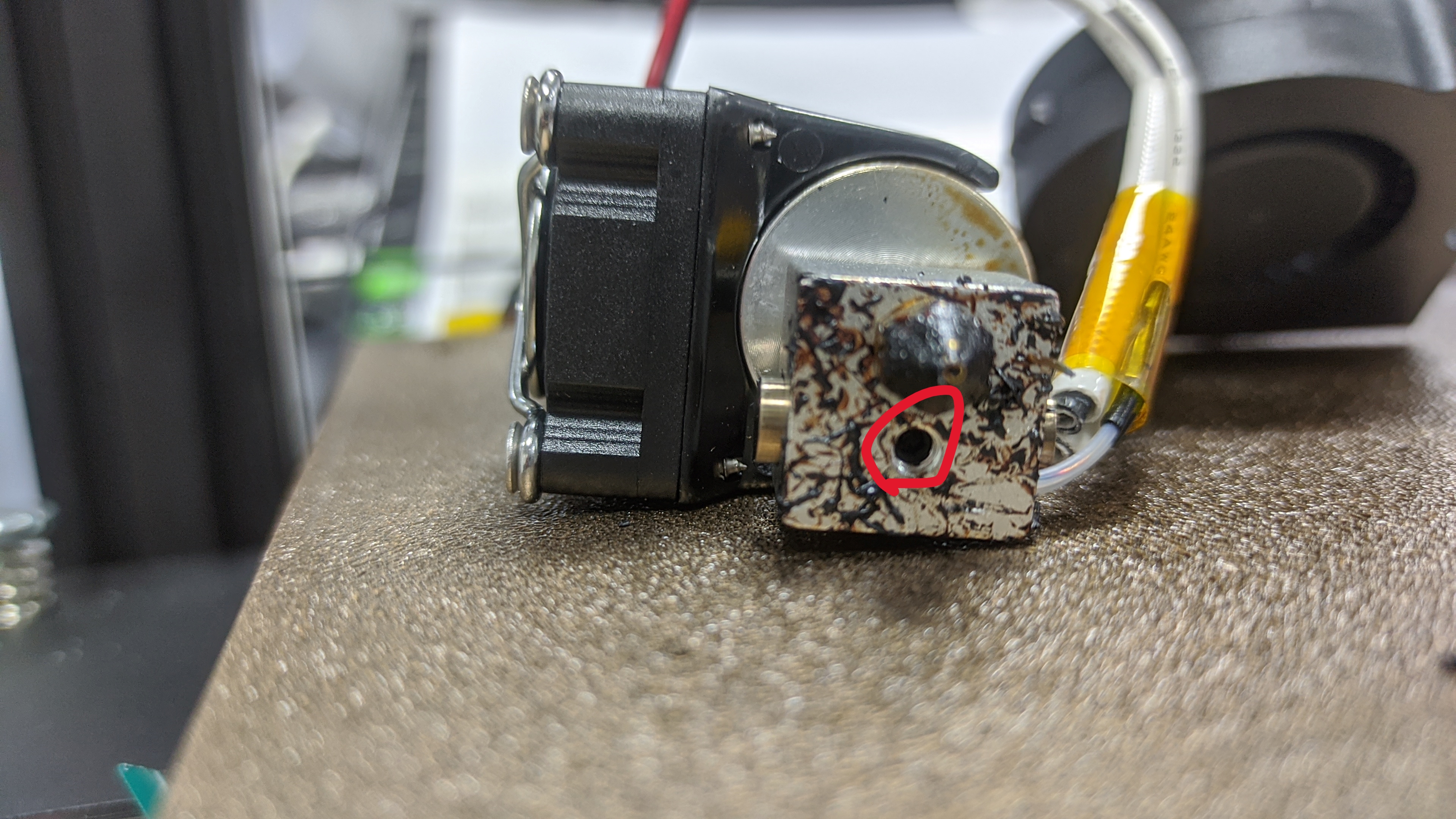

이제 노즐부의 히터와 온도 센서를 사용해야 하므로 표시한 부품을 제거해야 합니다.





표시한 부분 나사를 풀어주면 손쉽게 분리가 됩니다.



헌대 사용량이 많거나 필라 똥이 떡이 져있으면 분리가 어려울 수 있습니다.



그럴 때는 가열을 좀 해서 빼면 되는데 저는 다행히 분리가 손쉽게 되었습니다.



이제 거의 마무리입니다.

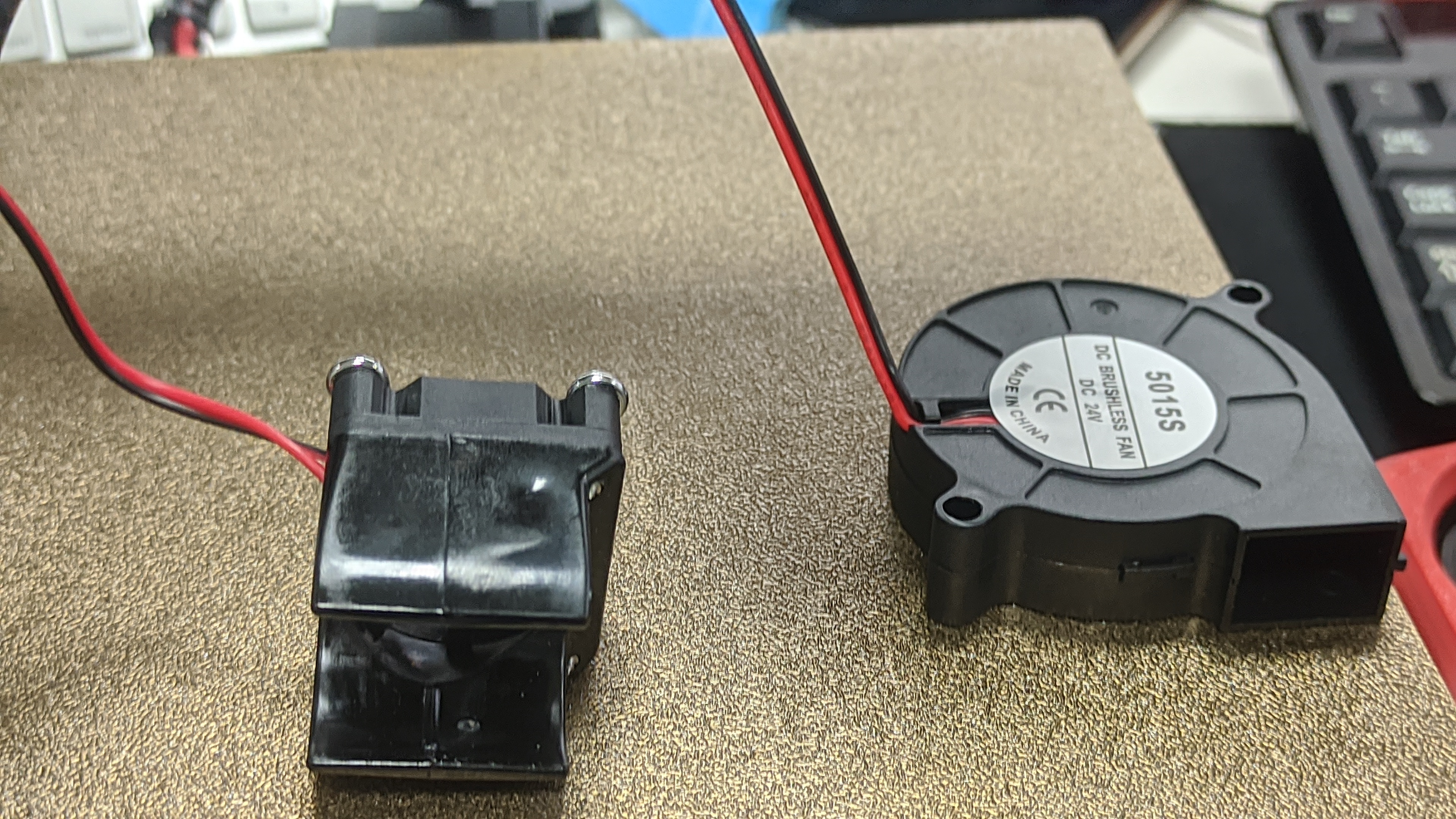

FAN를 교체해야 하기 때문에 기존 FAN은 케이블을 날라 신규 FAN에 연결해야 합니다.



FAN은 상시 FAN과 가변 FAN이 사용 중이라 케이블이 바뀌지 않게 잘 기억해 두세요





자 익스트로더 헤드는 이제 다 분리되었습니다.



이제 익스투로더 고정 부분을 분해합니다.

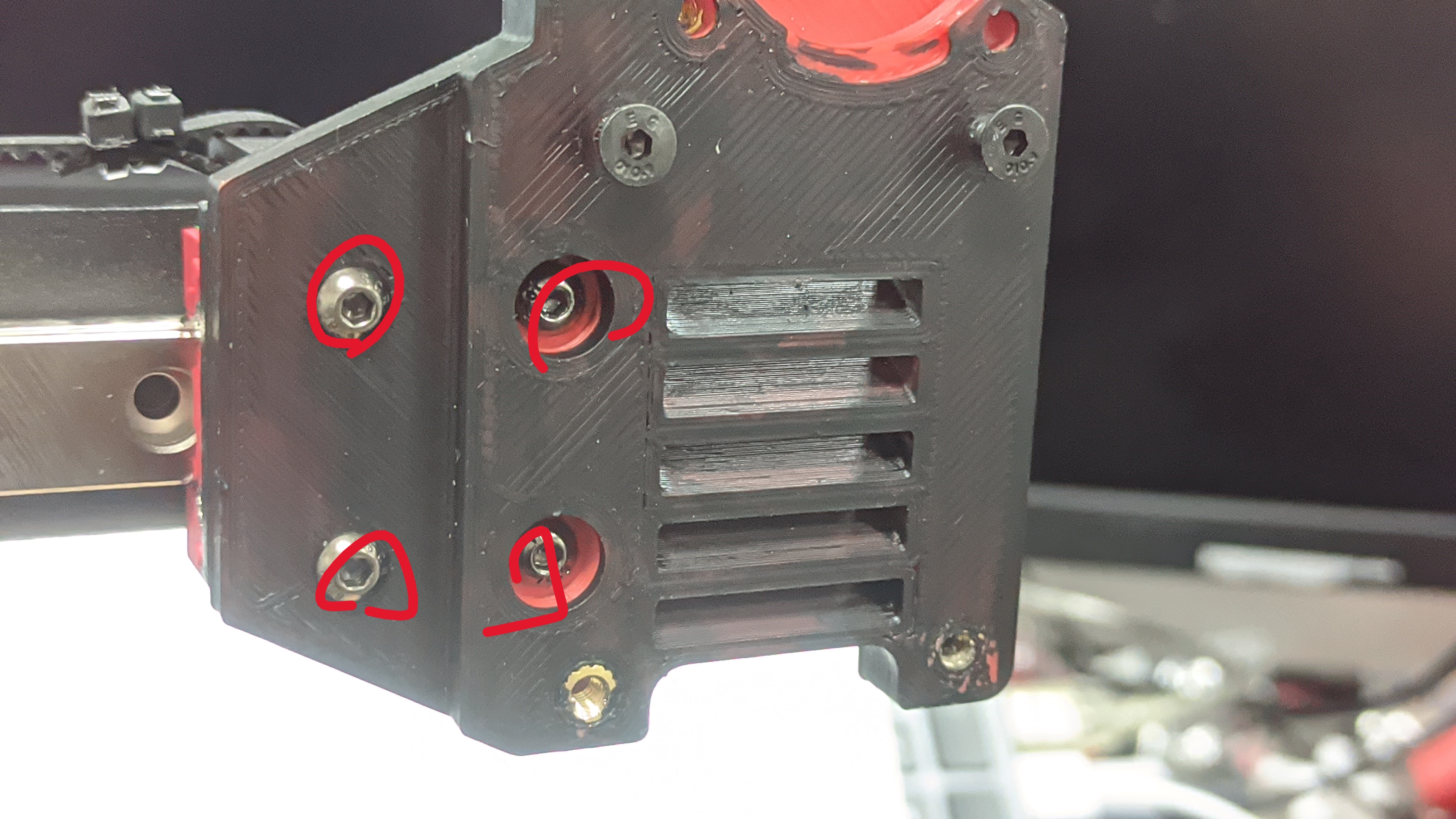

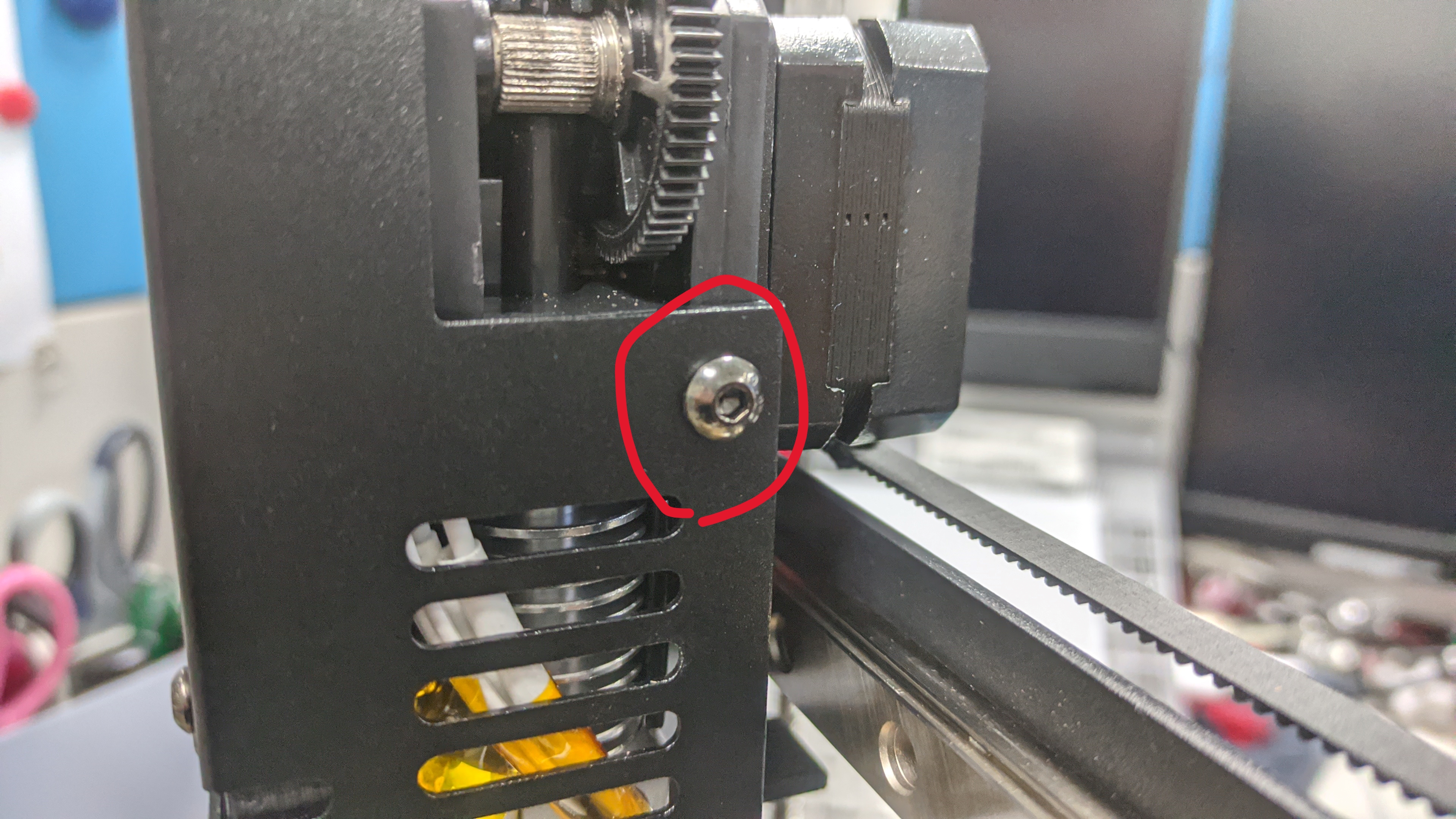

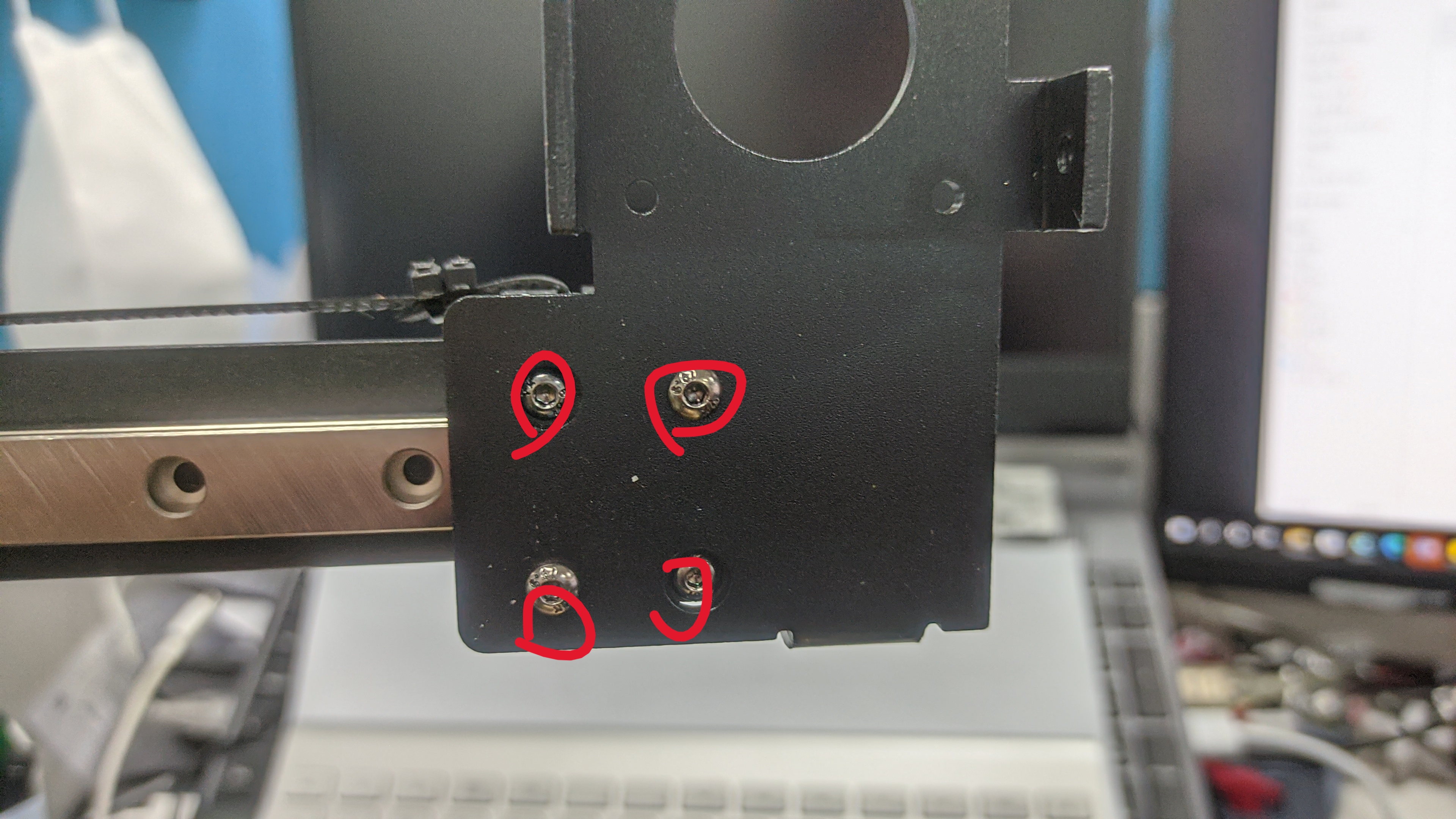

표시한 부분 나사를 재거하면 되는데 분리 후 벨트 고정하고 있는 부품도 같이 조립되어 있어서 떨어지지 않게 조심히 분리합니다.



이제 보론 마운트 출력해서 준비해 주세요

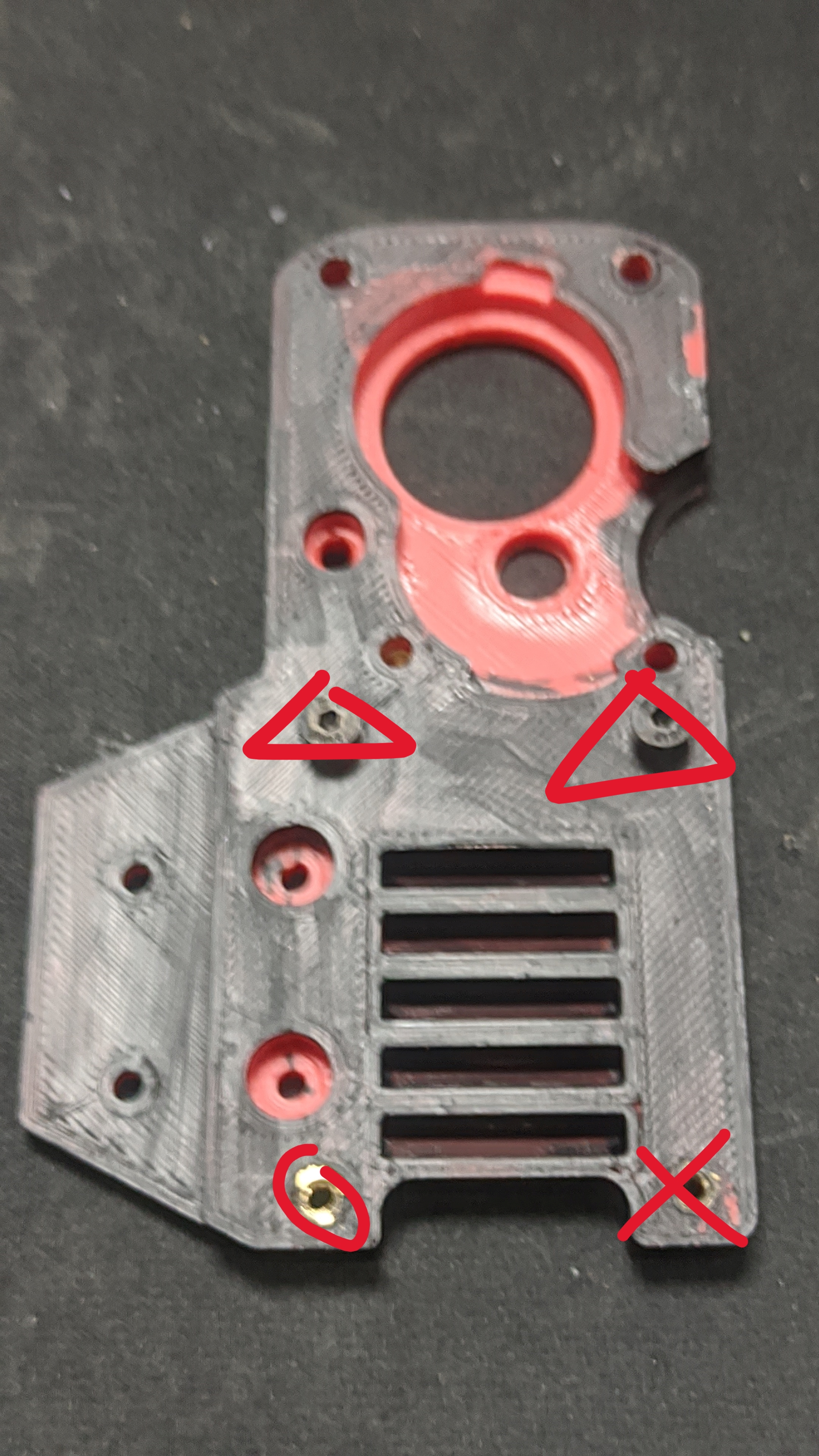

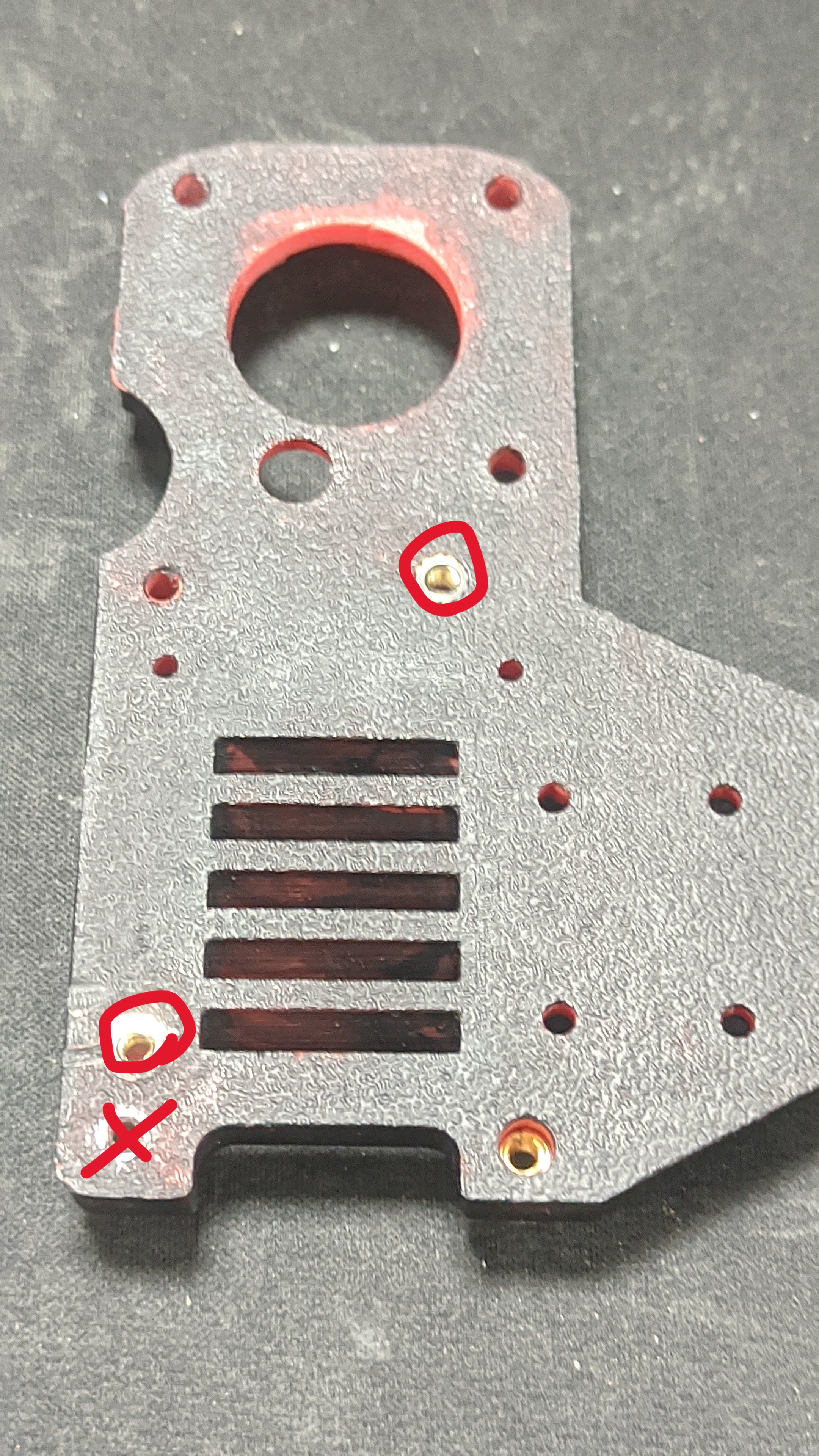

출력한 보론 마운트에 동그라미 친 부분에 인서트 너트를 장착합니다.



X 표시는 안 해야 합니다. 전 몰라서 너었내요 ㅜㅜ



세모 부분은 M3x8 정도의 나사를 그냥 플라스틱 부분에 조여주면 됩니다.





후면부에도 두 개 넣어 주세요 엑스는 전면부에 엑스 표시한 부분입니다.





위에 세모 친 부분은 히트블럭 조립 시 걸칠 수 있을 정도로 나사 조이시면 됩니다.





이제 프린터에 마운트를 장착합니다.



BL 터치나 기타 오토 레벨링 장치를 장착하실 분은 오른쪽 부분에 나사를 조이지 않고 오토 레벨링 기구를 장착하고 조이면 됩니다.



이제 모터를 조립합니다.

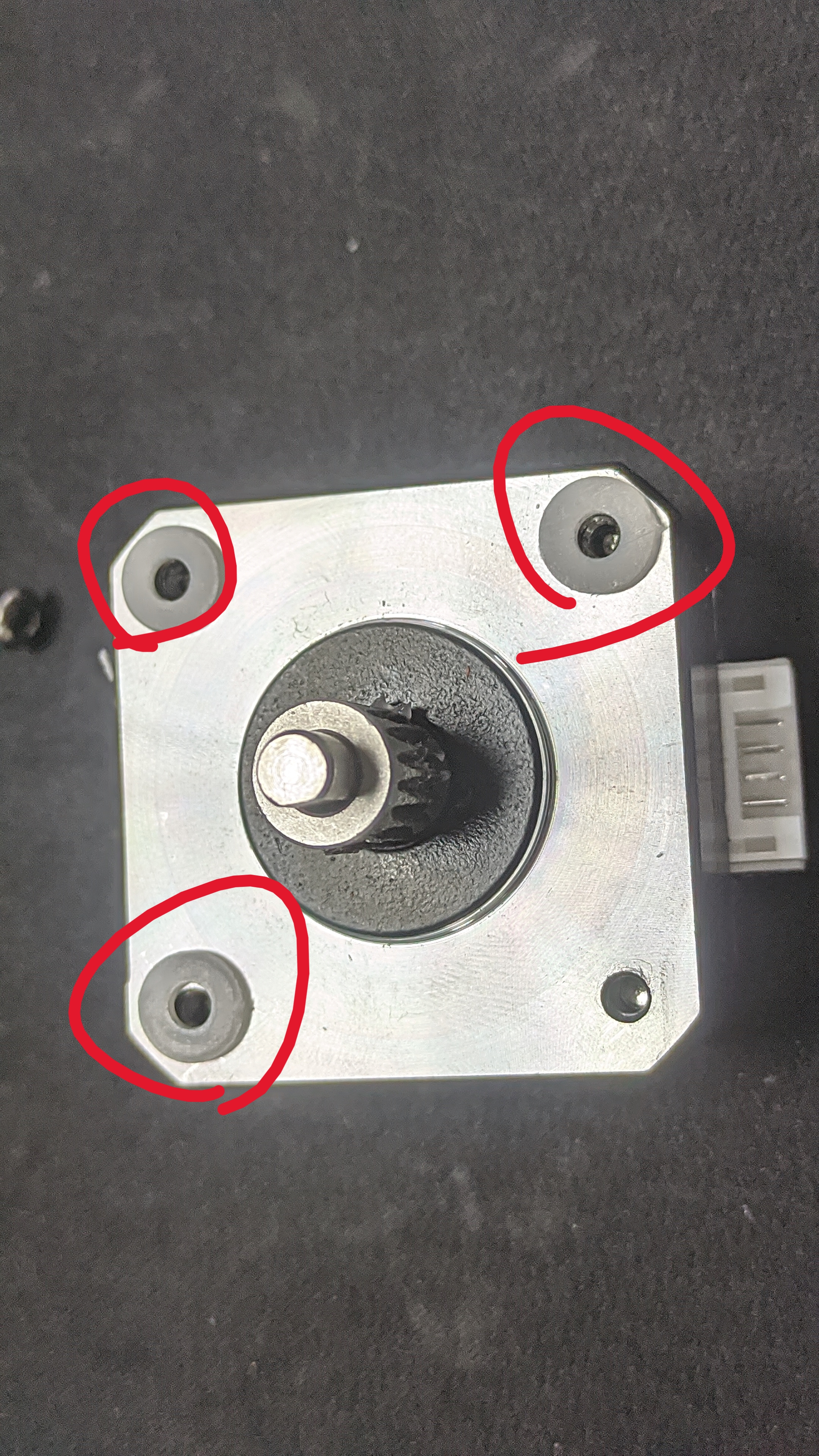

모터는 사진의 방향으로 와셔를 추가해서 조립합니다.





사진의 나사를 먼저 조여주시면 됩니다.





체크한 부품은 구입한 BMG 익스트로더의 부품을 사용합니다.

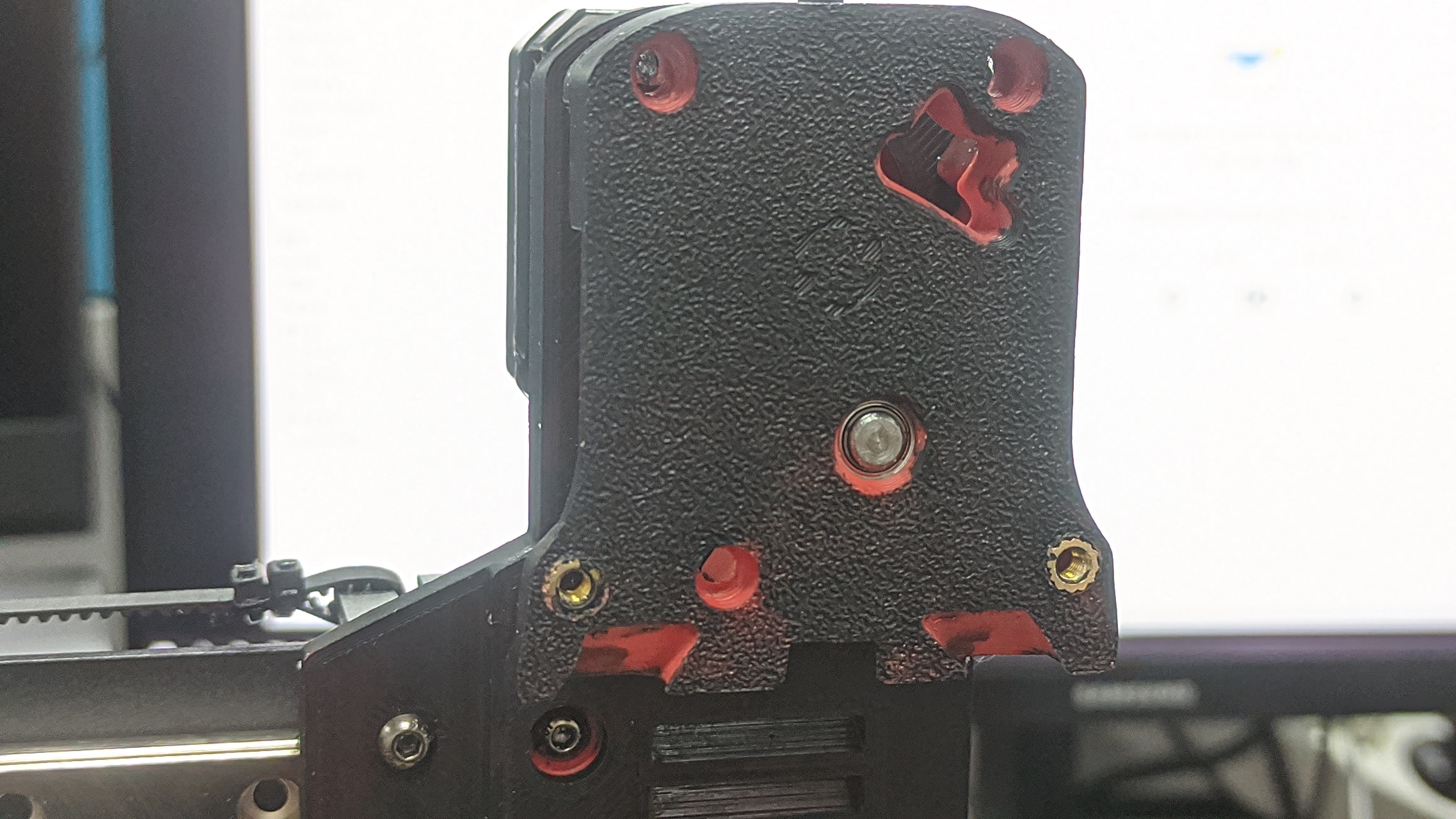

익스트로더 커버를 덥어 줍니다.







후면에 나사를 체결해 줍니다.

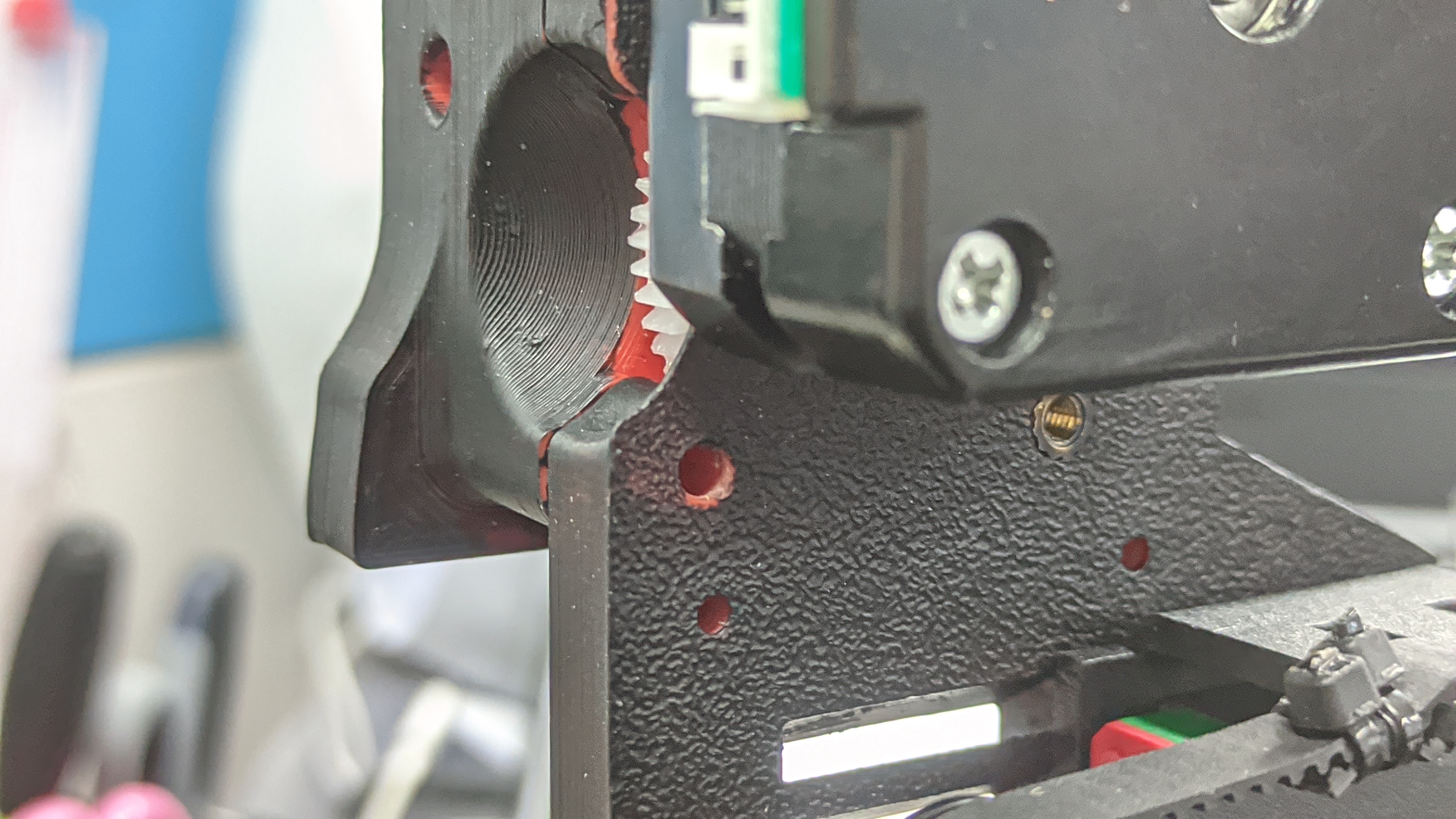

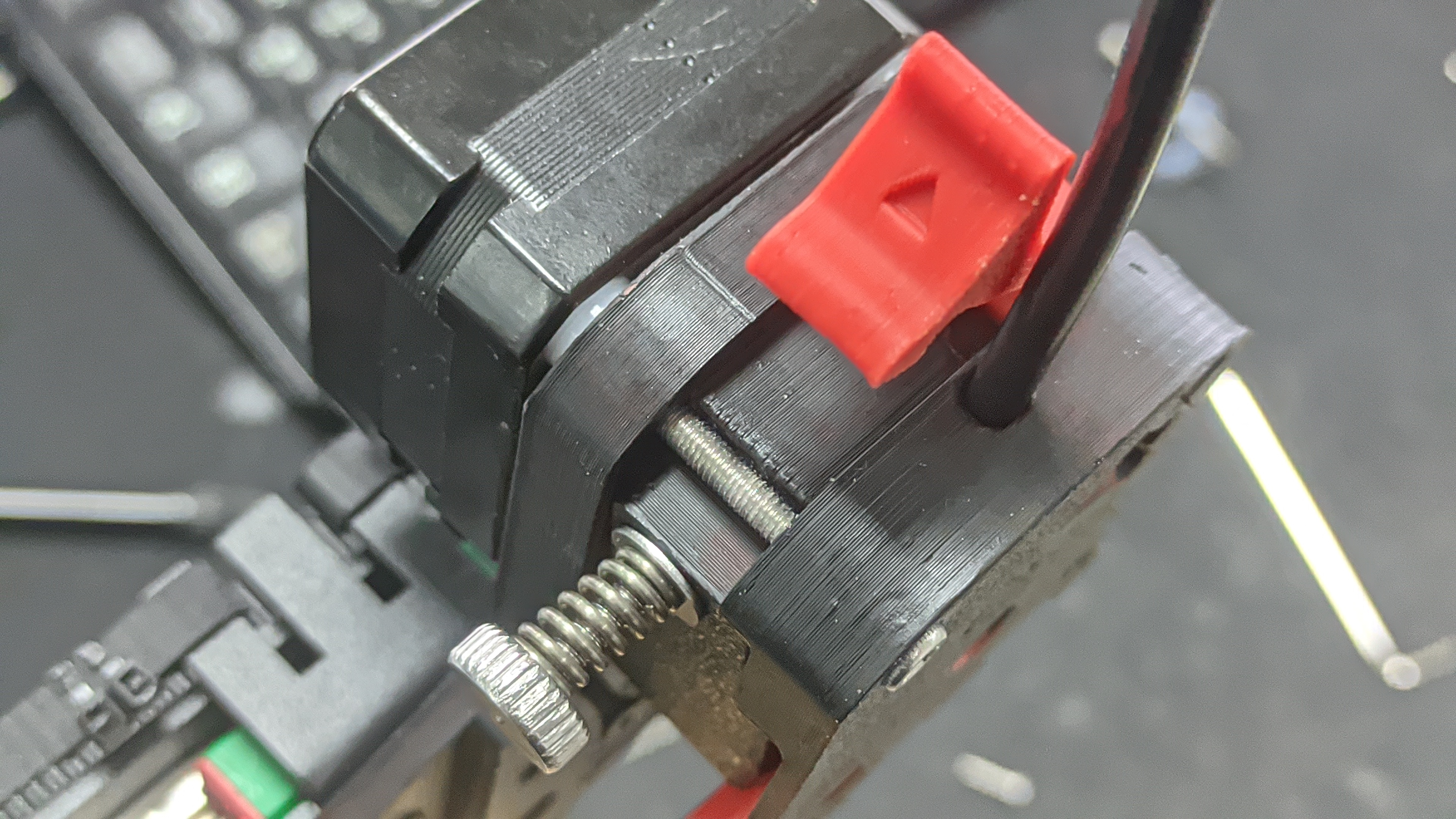

옆에서 보면 이렇게 되어 있습니다. 이제 필라멘트 고정되는 부품을 조립합니다.





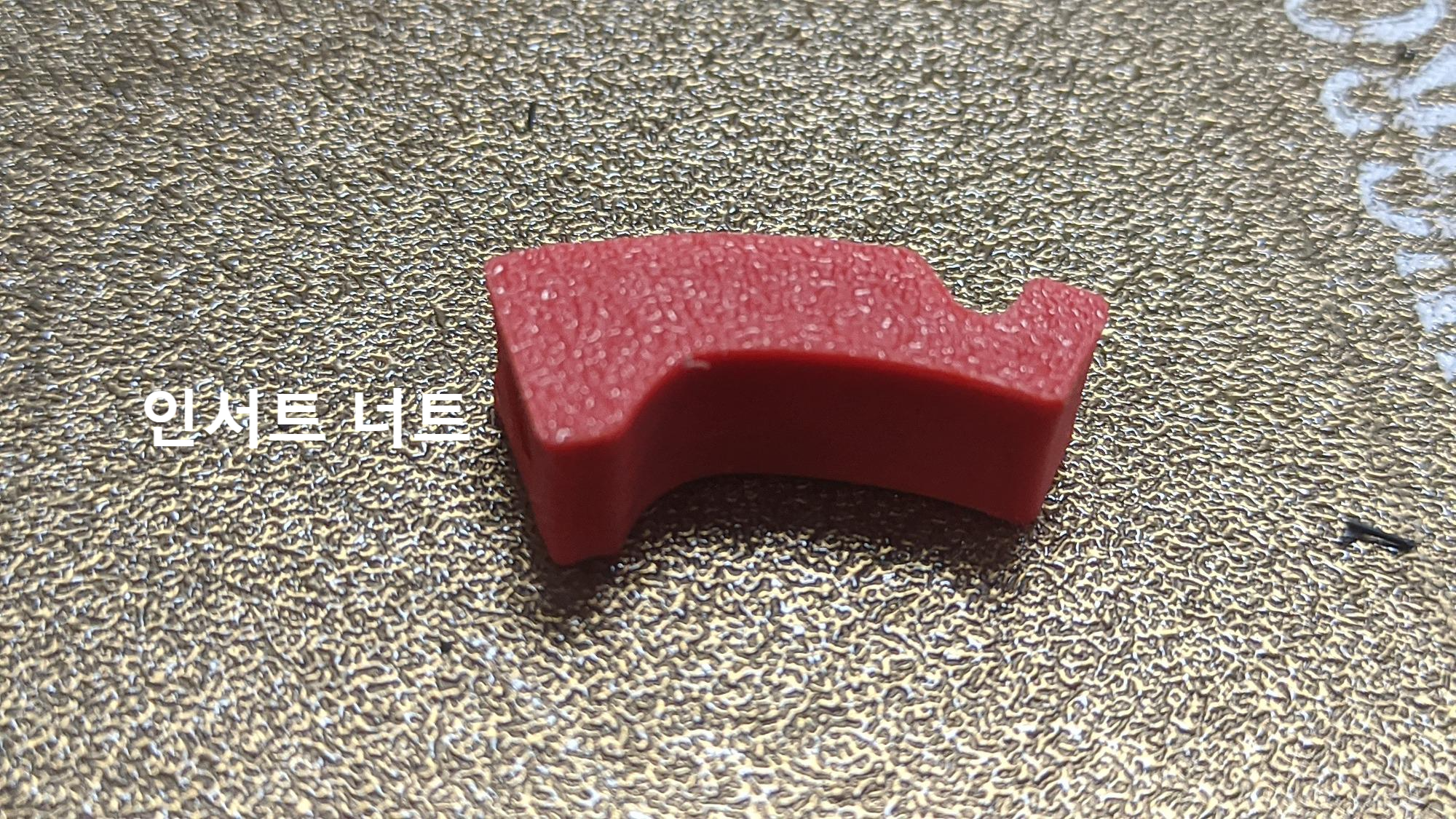

위 부품 오른쪽 부분에 인서트 너트를 추가합니다.





사각형 부분에 위에 부품을 장착합니다.

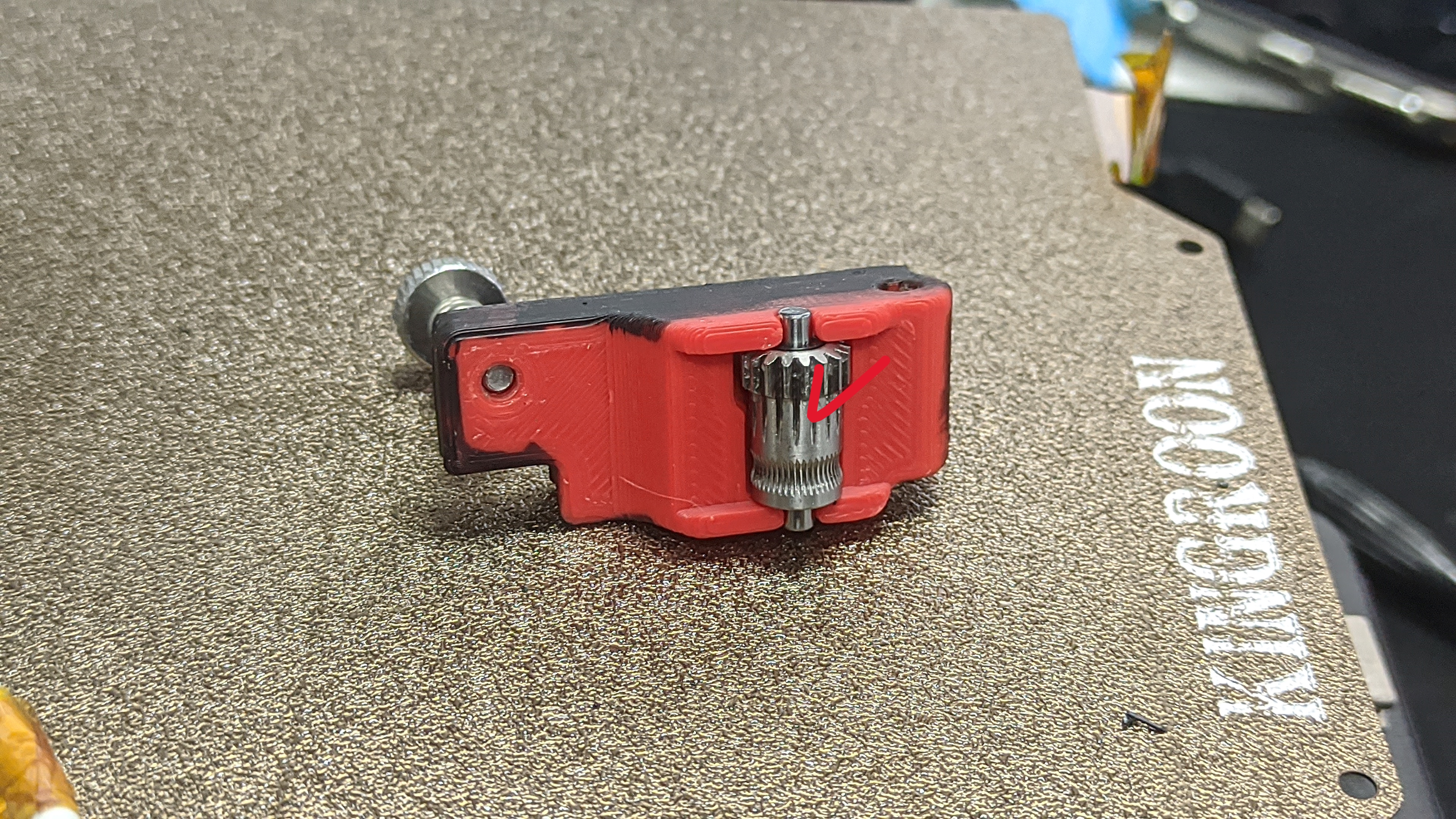

체크한 부품도 구입한 BMG 익스트로더의 부품입니다.





표시한 부분에 장착합니다.



(아직 나사는 체결하는 거 아닙니다.)





필라민트 고정 부품입니다.





상단 부분에 장착합니다.

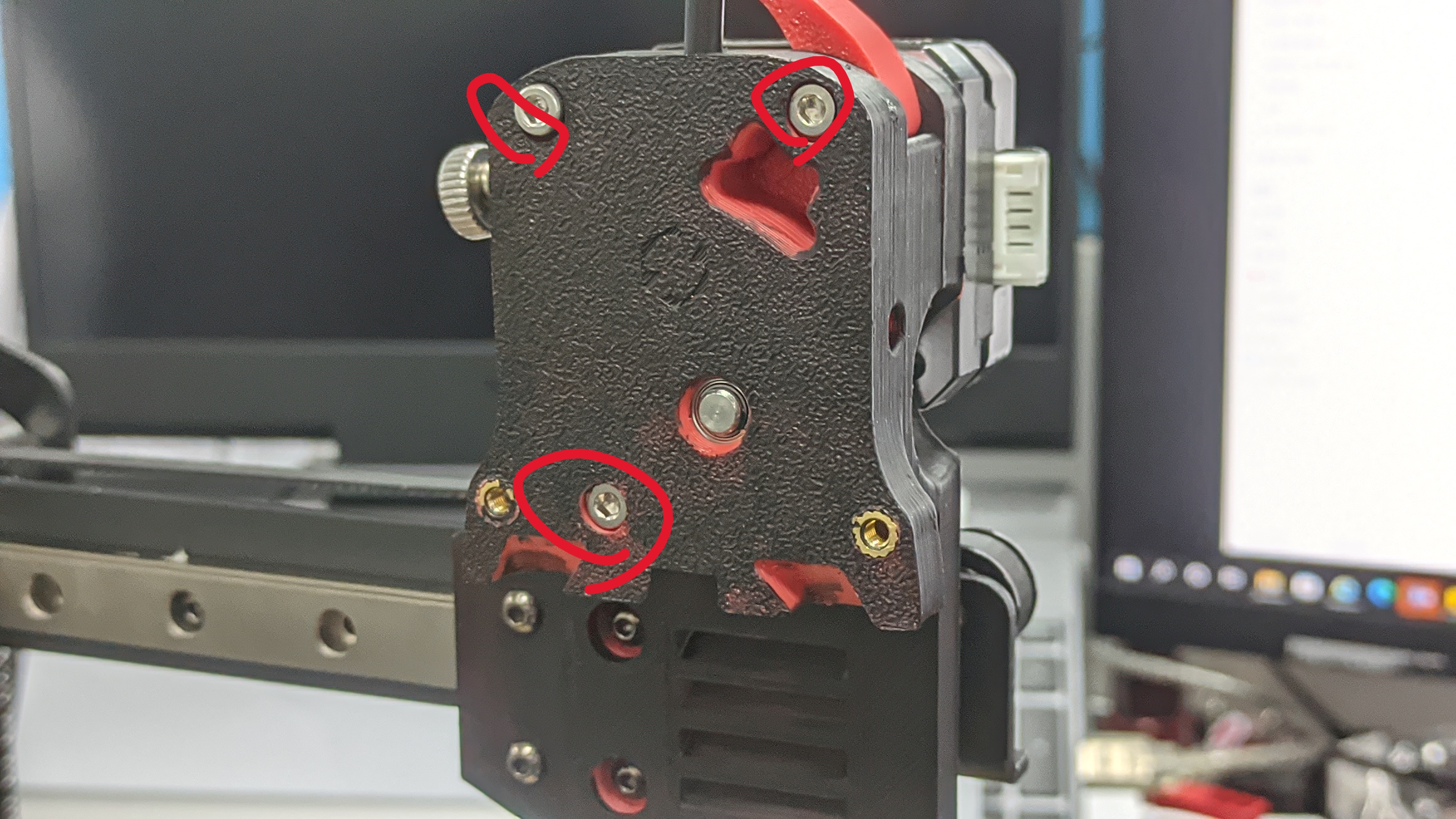

이제 나사를 장착합니다.

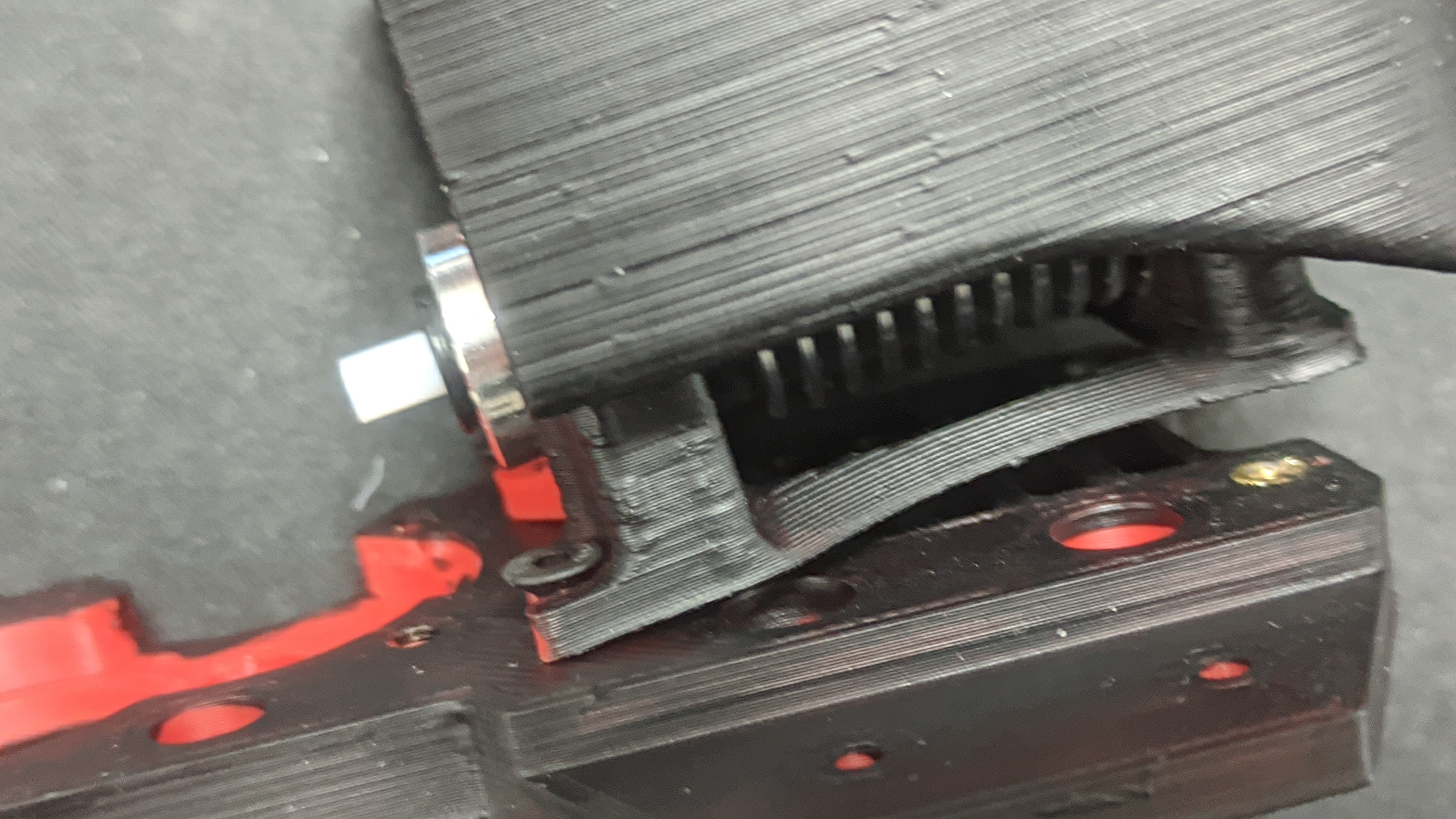

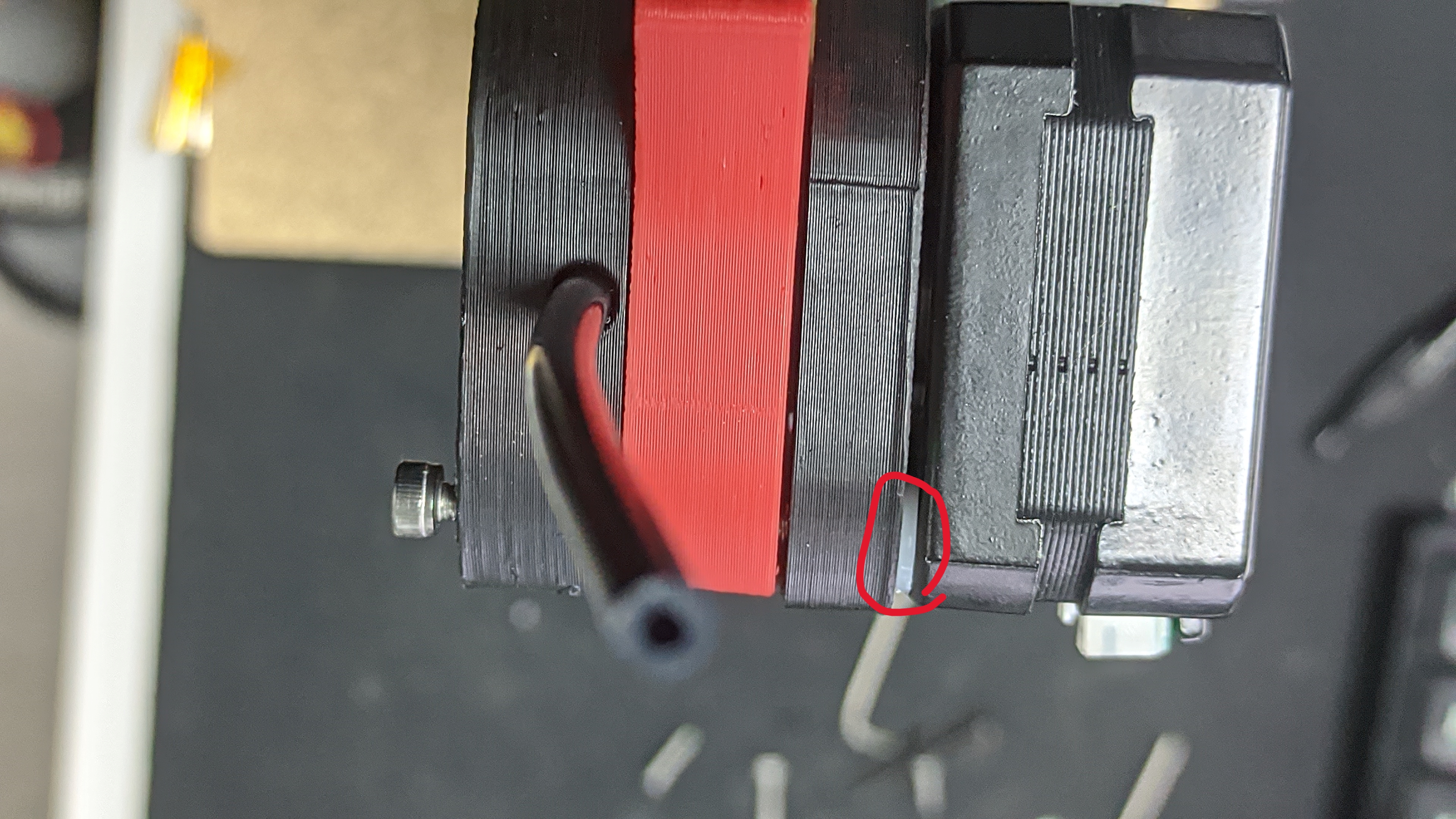

저는 모터 장착 시 간섭이 좀 있어서 와샤를 추가했습니다..



가조립해보시고 모터 구동에 문제가 없으면 와샤 없이 조립하면 됩니다.













위 사진처럼 나사 3개를 장착하면 이제 익스트로더 부분은 조립이 완료된 것입니다.



이제 노즐 부분과 히터 부분 조립니다.





E3D 히팅 모듈을 조립합니다.

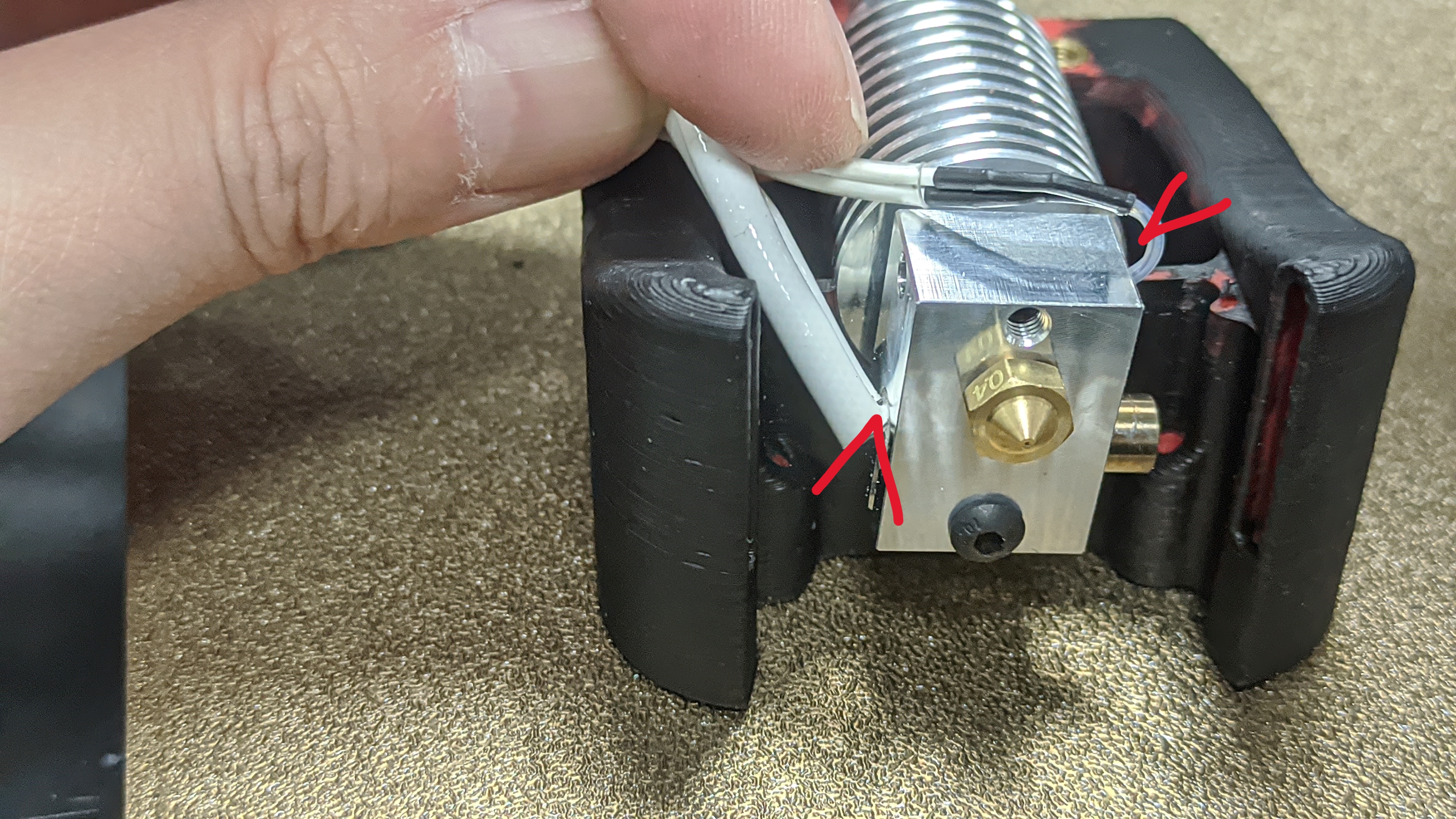

히터와 온도센서 부분은 위와 같은 방향으로 조립을 하면 됩니다.

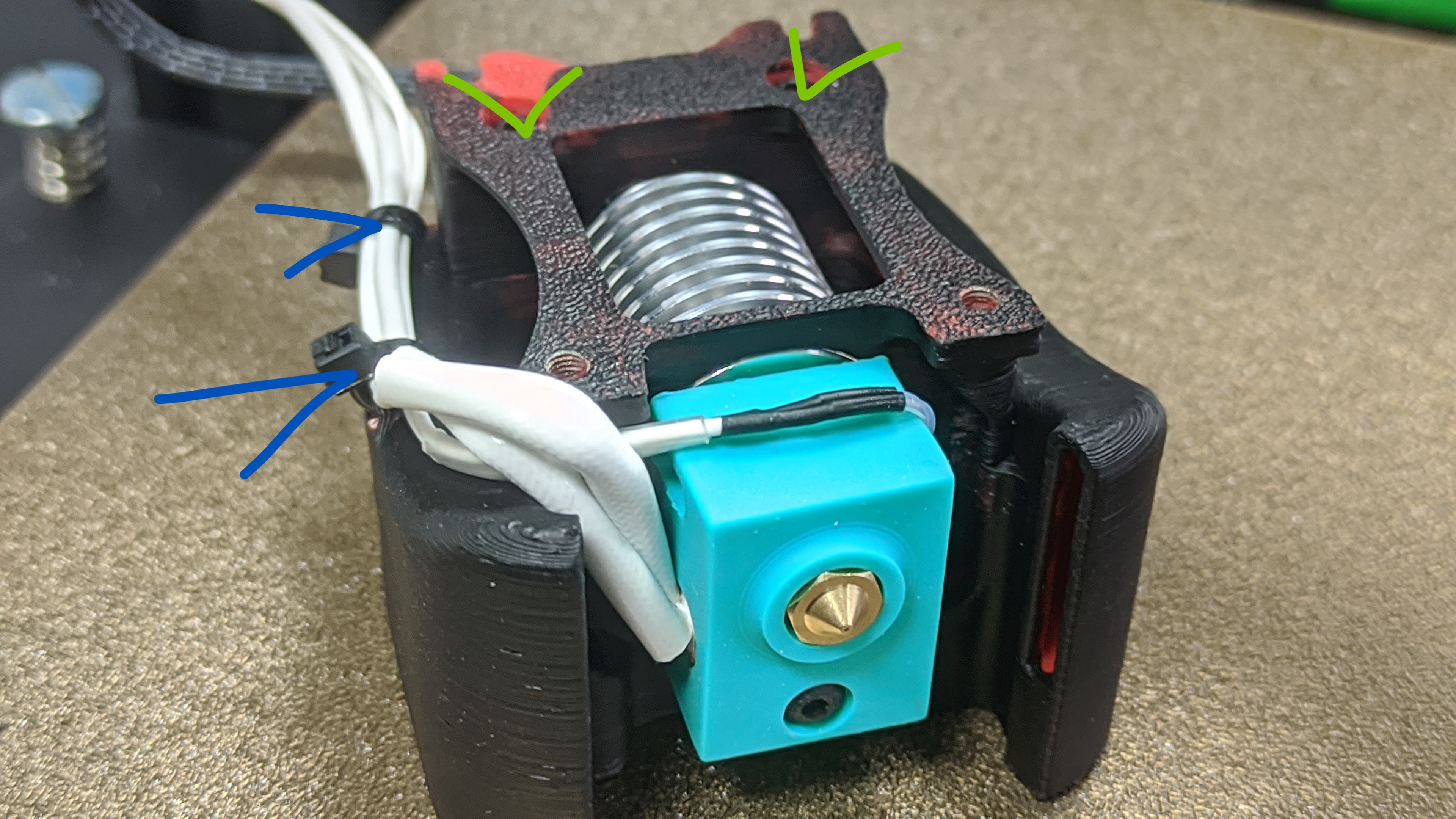

초록색 체크 부분에 나사를 장착하시고, 파란색 채크부분에 케이블 타이로 고정하면 됩니다.





뒤 부분 나사에 걸치게 끼우시고.





전면에 나사를 장착합니다. 하단 왼쪽 나사는 M3x40짜리 입니다.

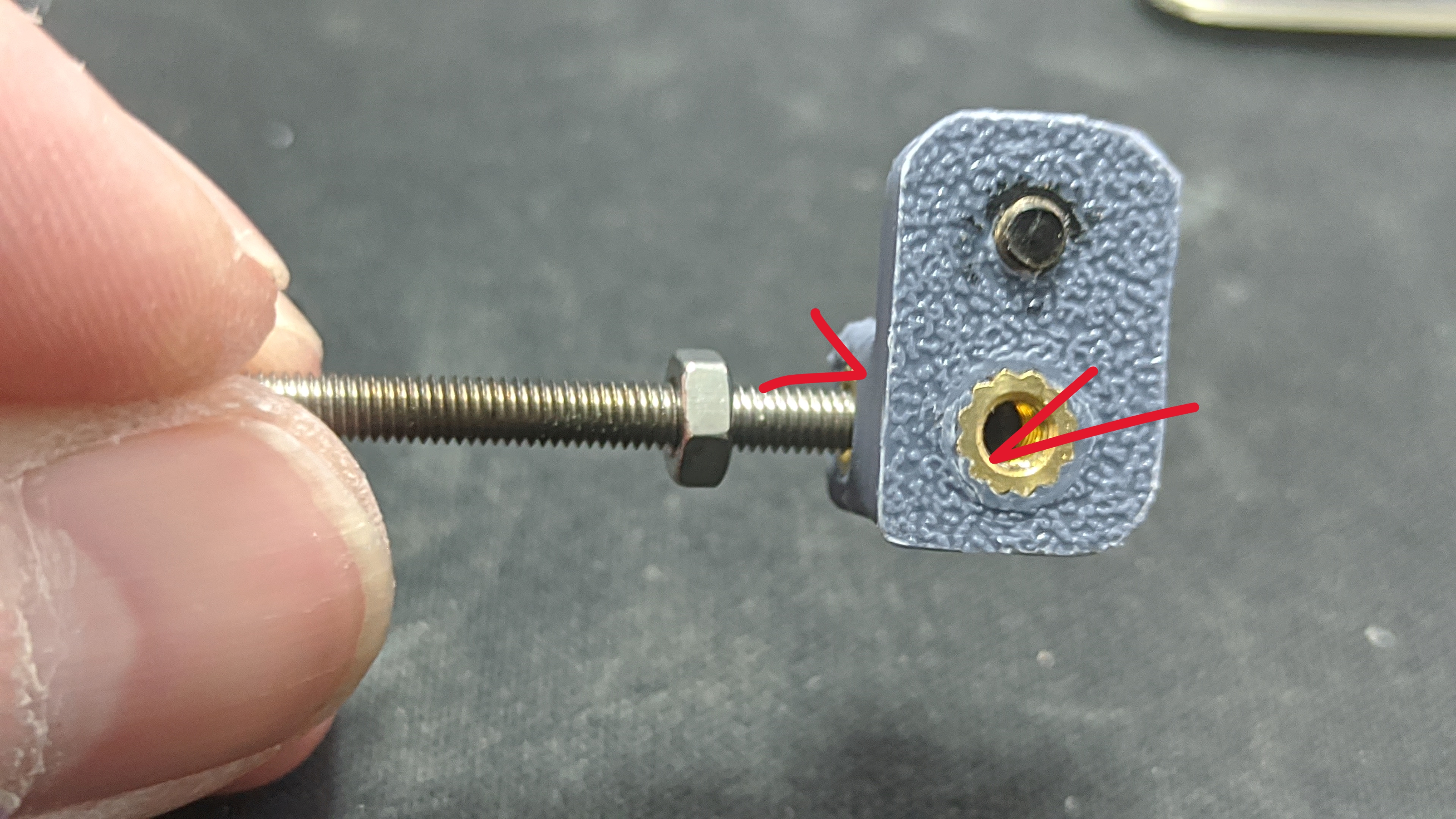

위 부품 체크한 부품에 인서트 너트를 심어주시고요





M3x45 나사로 사진처럼 관통해서 장착합니다.

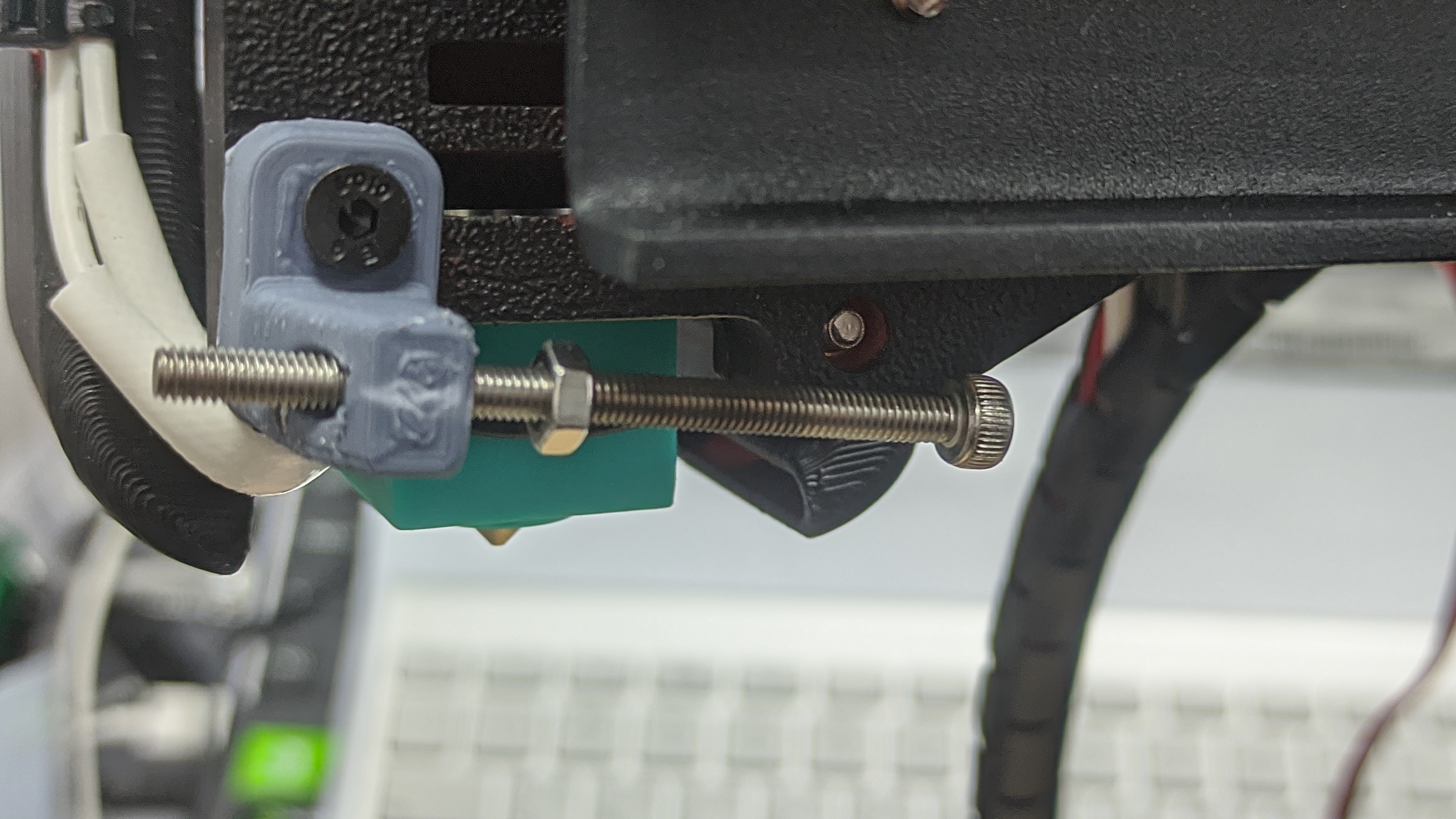

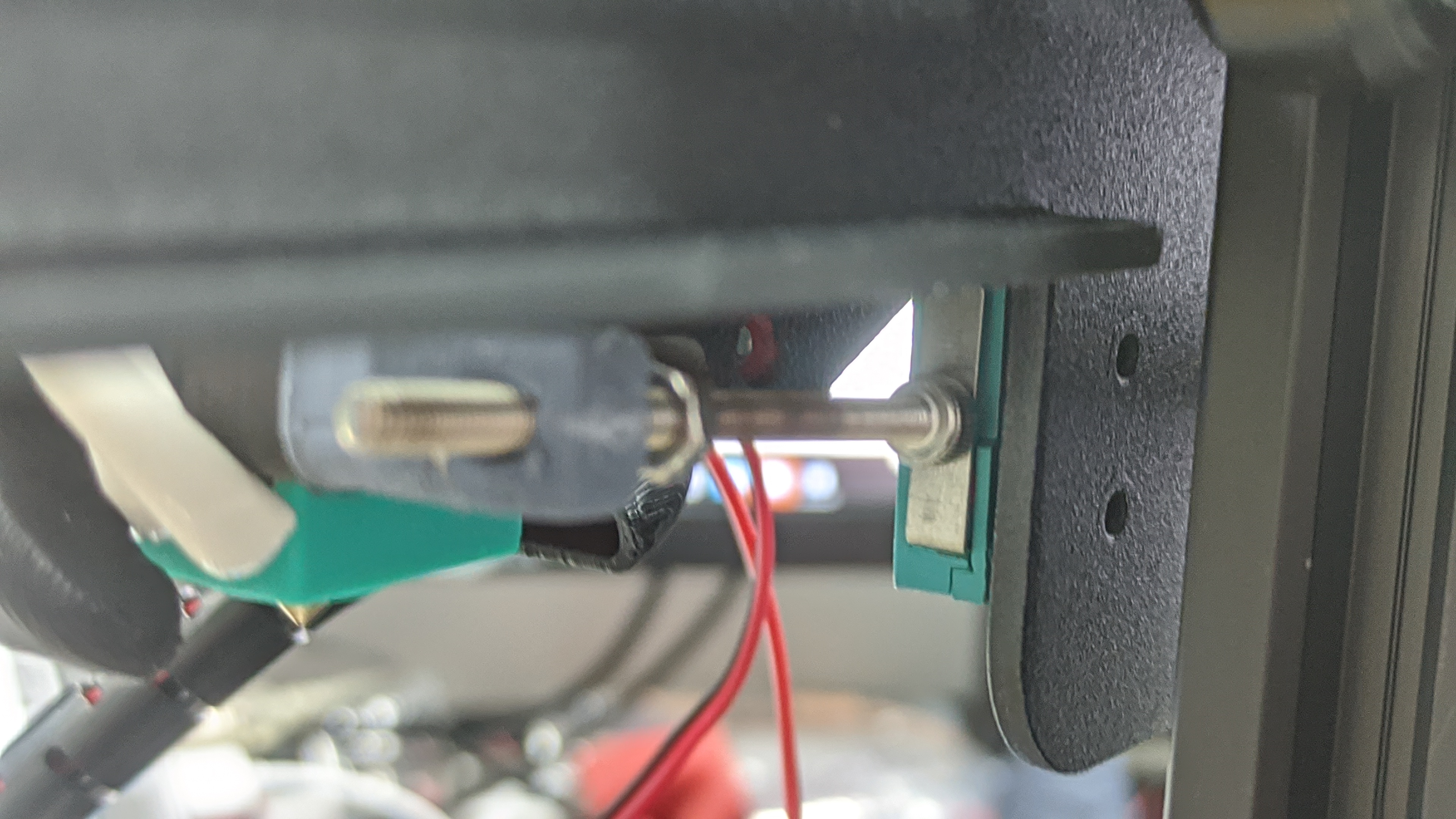

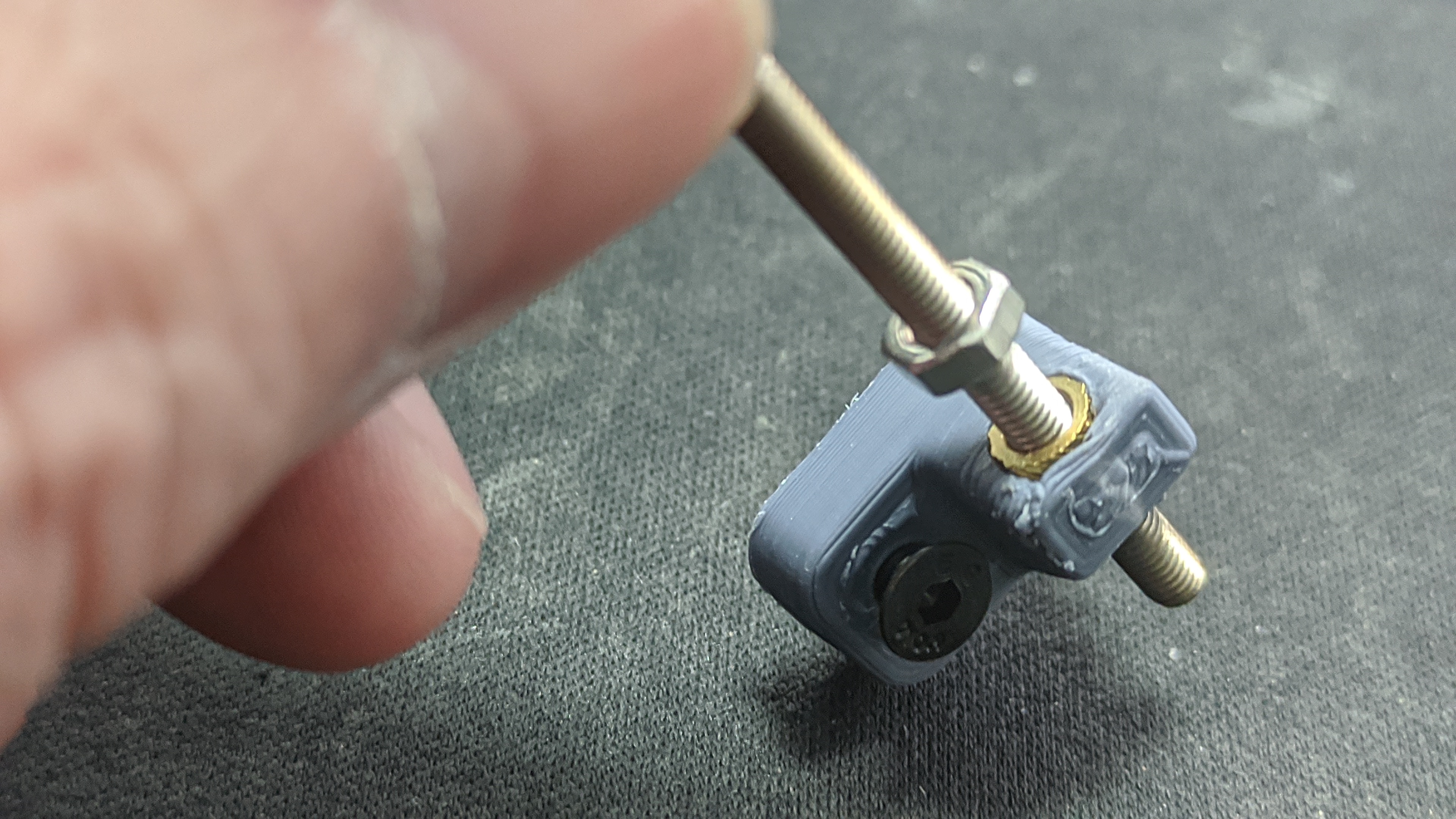

리미트 스위칭에 닿을 정도의 길이의 나사를 위처럼 너트 하나 넣어주시고요





위처럼 연결해 주세요



요런 식으로 장착합니다.





요렇게 눌리면 됩니다.





요렇게 배드 끝 부분에 맞추어 주시면 됩니다.

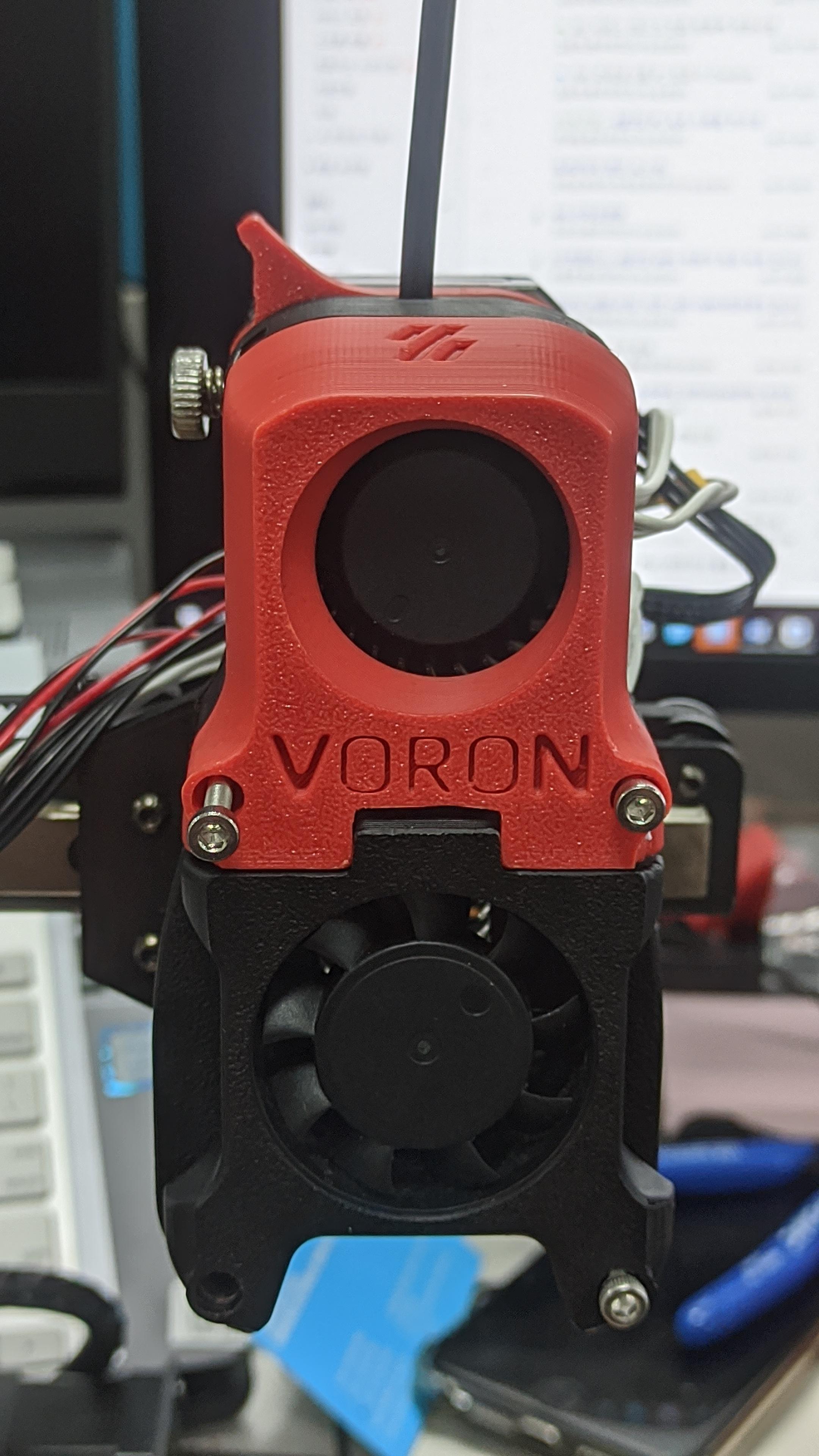

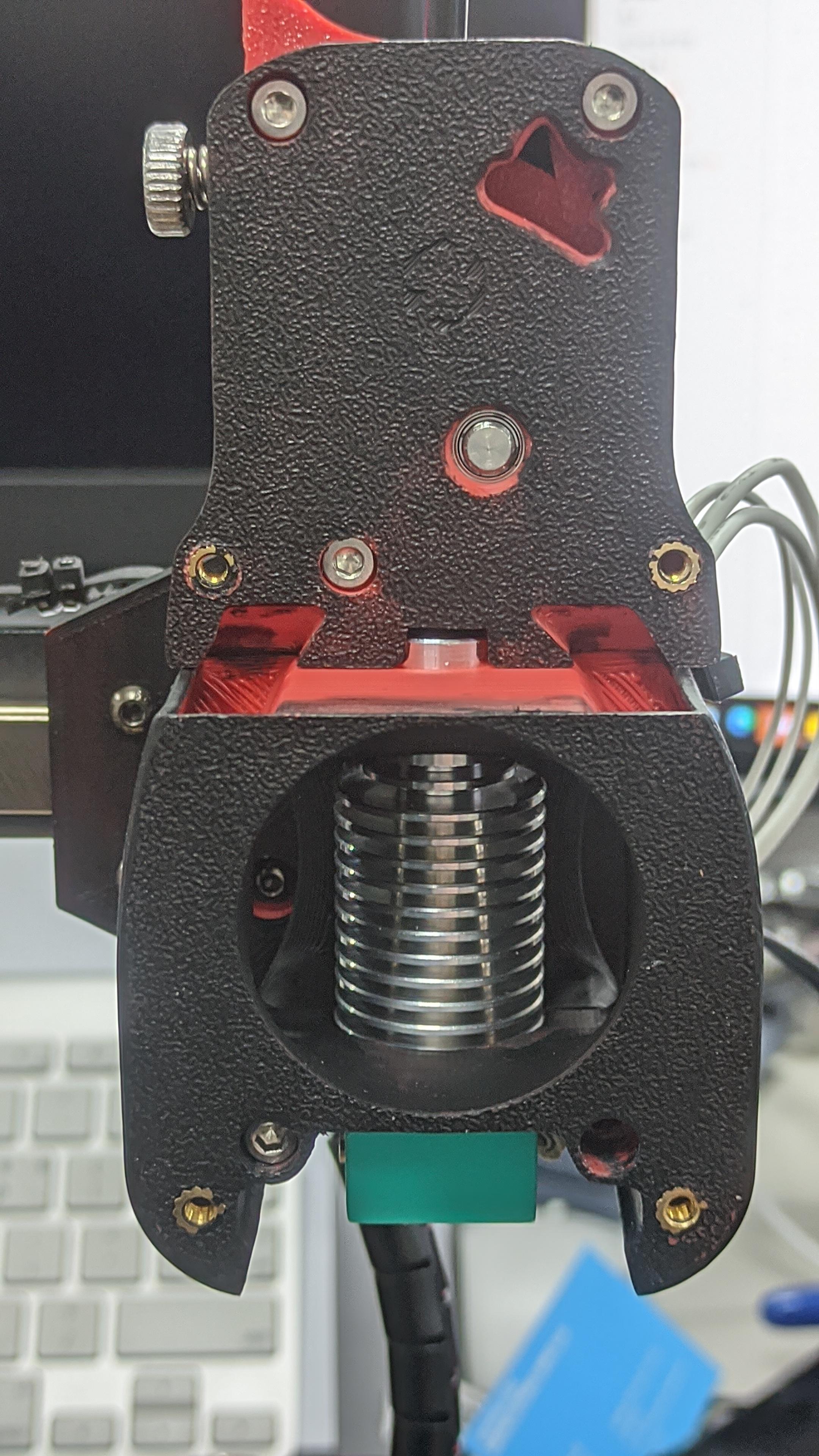

이제 전면 FAN 부품을 조립하고 배선을 연결해주면 끝입니다.



이제 하드웨어 적인 부분은 모두 완료 되었습니다.



싱기버스 사이트에 펌웨어도 올라와 있는데 저는 일단 순정펌웨어로 사용중입니다.



아직 출력을 많이 안해봐서 이상이 없는지는 정확하지 않습니다.



펌웨어 빌드가 가능하시면 빌드하셔서 사용 하시면 됩니다.

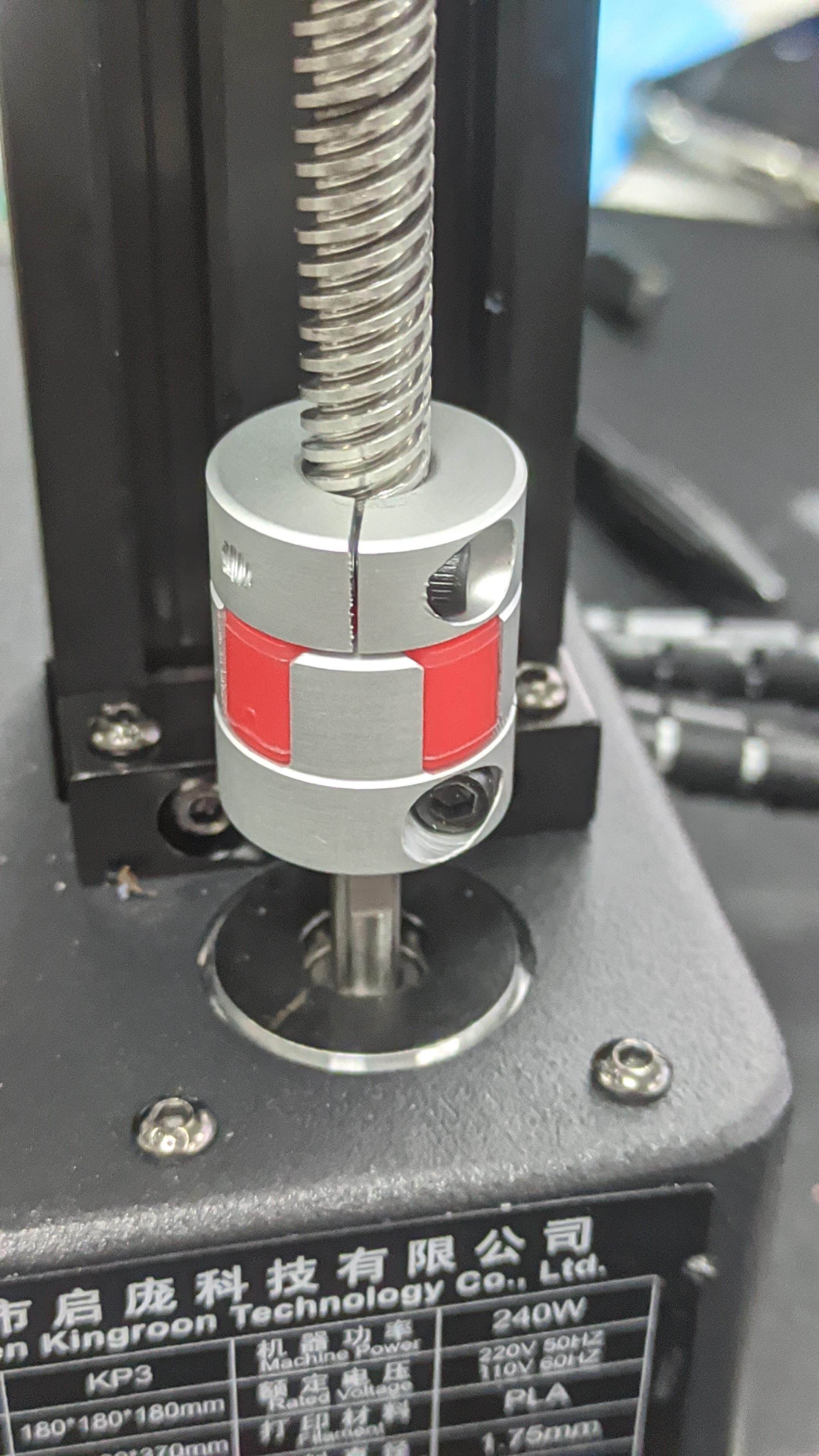

추가로 Z축도 업그레이드 했습니다.







그리고 배드 케이블 보호를 위해서 커버도 장착 했구요..





분명 싱기버스에서 받았는데 링크 첨부 할려니까 안보이내요 ㅜㅜ



위에 보론부품은 ABS+로 출력했습니다.



만약 출력하실 분들은 PETG 이상 내열성이 좀 있는 필라멘트로 출력해서 사용하세요



그리고 저는 검정색 필라가 없어서 회색으로 출력후 도색(아크릴 물감 붓도색)했는데 사진으로 보니 완전 이상하내요 ㅋㅋㅋ



실제로 보면 그나마 좀 봐줄만 합니다.



그리고 기본 4010상시 FAN이 시끄럽습니다.



저야 구석에 짱박고 고온 출력만 하니 그냥 사용 하는데 사용 환경에 따라서 DC 다운 컨버터 사용해서 소음을 좀 줄이거나 FAN를 좀 좋으면서 저소음인 FAN으로 사용하셔야 할 것 같아요.



DC다운 컨버터 사용법은 아래 링크에 있습니다.

https://samrch.tistory.com/245

킹룬 KP3S 2.0 소음 감소 DIY



그럼



3D 프린터로 3D 프린터 부품만 만들고 있는 씩씩방탕이였습니다.
