킹룬 KP3S Mod 업그레이드 튜닝

안녕하세요



씩씩방탕 입니다.



KP3S로 3D Print를 입문해서 이것저것 프린터 부품만 열심히 뽑고 있습니다. ^^?



어느 정도 MOD가 마무리되어 가서 글로 남겨 봅니다.



일단 짧은 영상 하나 보시지요



https://youtu.be/2H5jrcJiqdQ

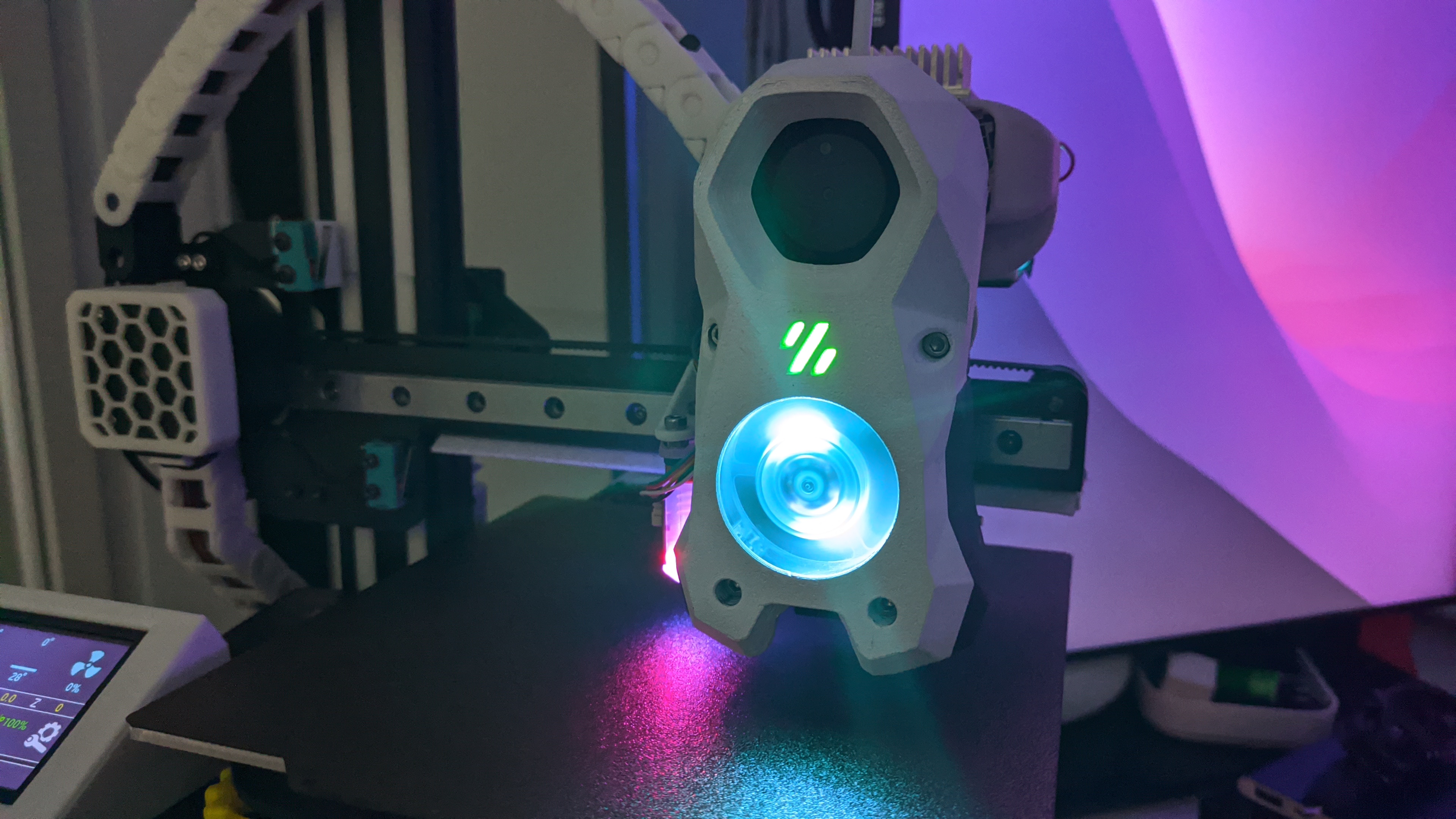

핫 엔드 및 익스트로더 변경입니다.













https://samrch.tistory.com/252

KP3S 3.0 Voron Afterburner 업그레이드 설치!



위 게시글에서 애프터버너로 사용 중 뽀대?)를 위해서 스텔스 버너로 변경하였습니다.



다른 부분은 그대로 사용하면 되고 전면 커버 부분과 핫 엔드 고정 부분만 변경하시면 바로 사용 가능합니다.



[a]_stealthburner_main_body_beta0.stl

2.67MB

[c]_stealthburner_LED_carrier-beta0.stl

0.06MB

[c]_stealthburner_LED_diffuser-beta0.stl

0.03MB

stealthburner_toolhead_(v6)-rear-cw1-beta0.stl

0.40MB

stealthburner_toolhead_(v6)-front-beta0.stl

7.64MB



위 파일들만 출력하셔서 교체해 주면 됩니다.



LED 기능은 킹룬 보드에서 지원이 안되는 거 같아서 제가 자주 사용하는 WLED 기능을 이용해서 구현했습니다.



https://samrch.tistory.com/189

WLED를 이용한 건프라 장식장 꾸미기 - LED 건프라 장식장

위 글 참고하시면 됩니다.

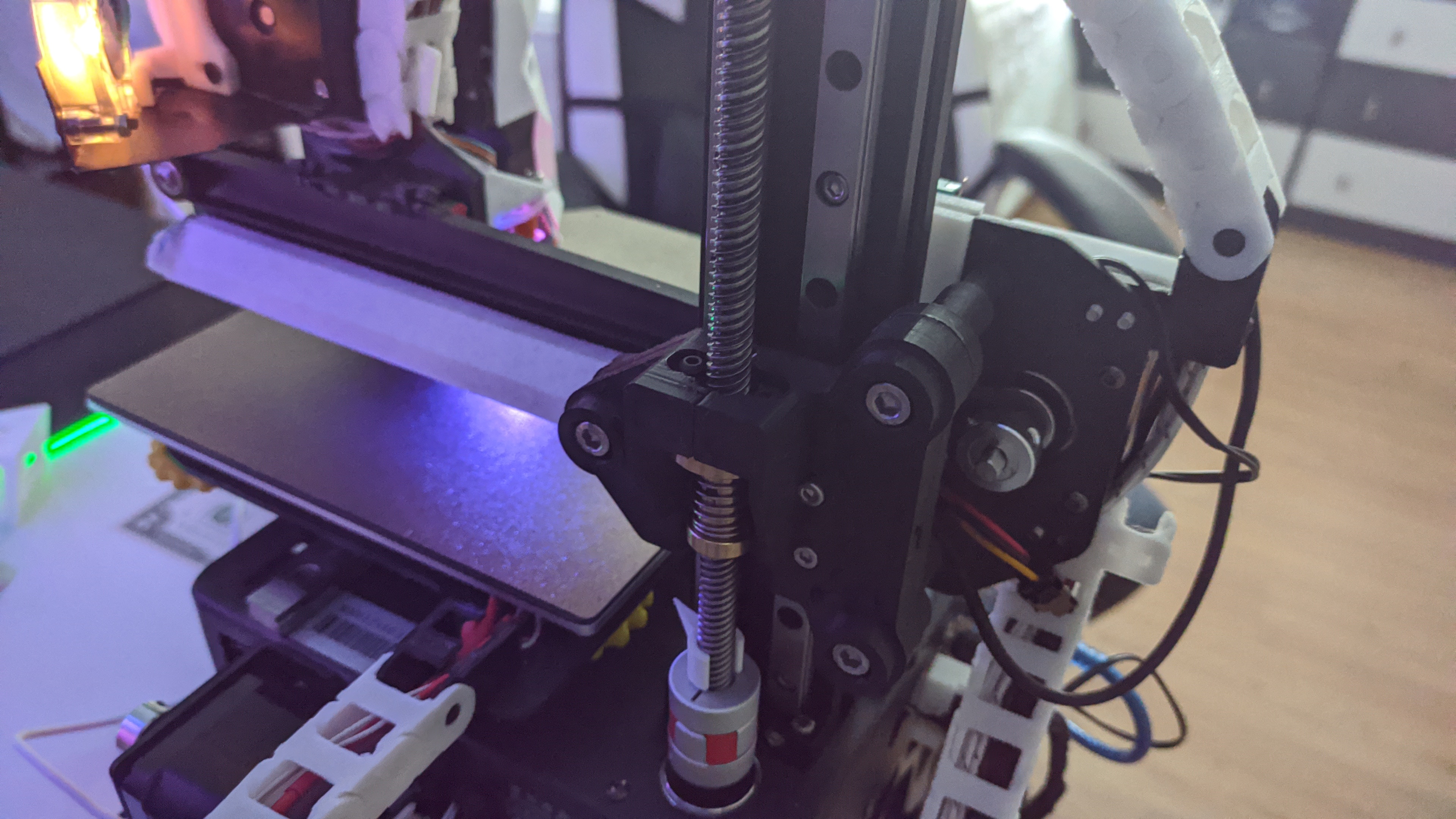

두 번째는 Z LM가이드입니다.





싱기버스에서 잘 되는 것이 있습니다.



https://www.thingiverse.com/thing:5384505

Kingroon KP3S - Z axis Linear Rails by LoZa



좋은 점은 적용 후 출력 높이를 225까지 늘릴 수 있습니다.

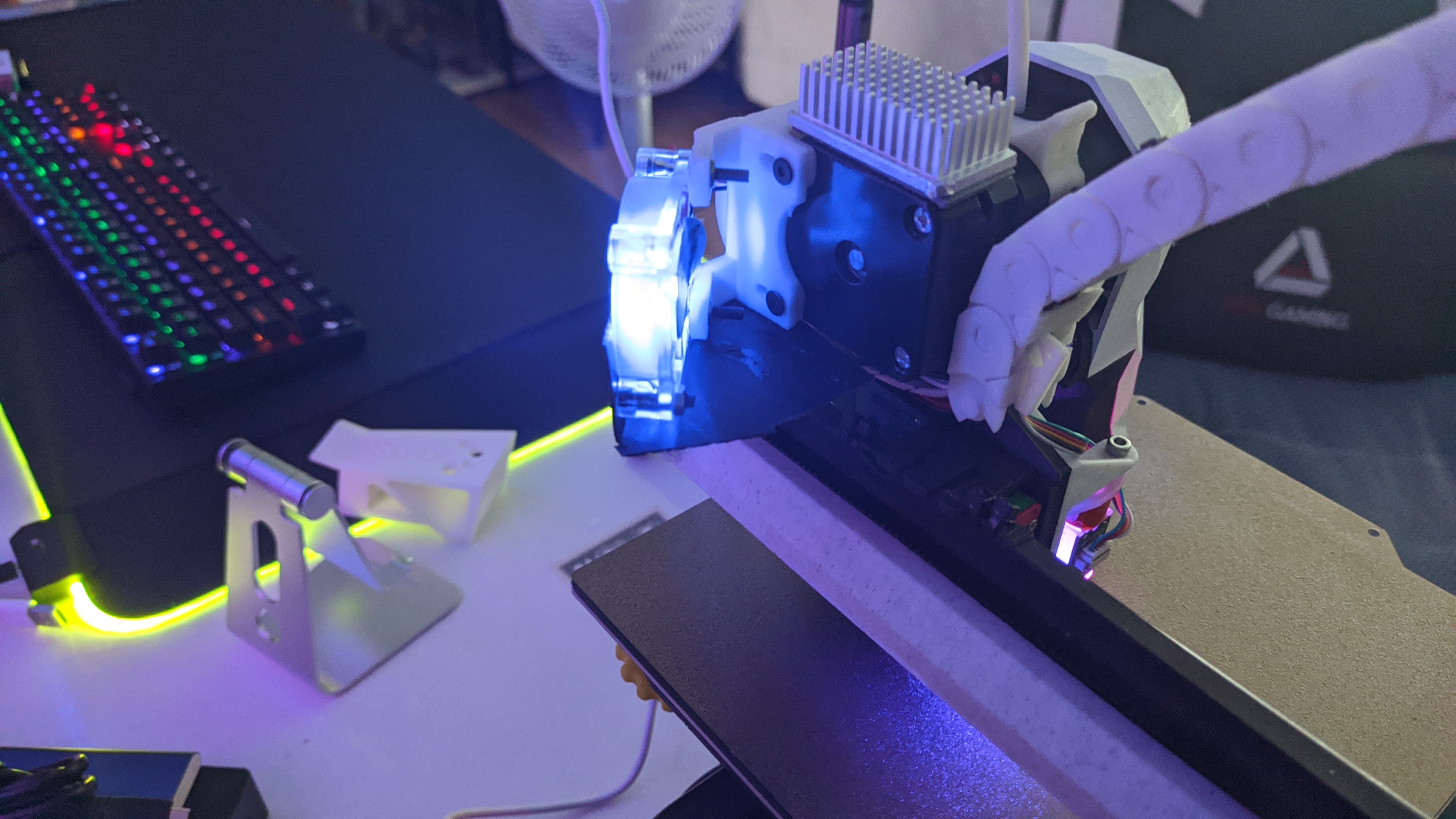

케이블 체인 적용 및 익스트로더 모터 FAN 적용





https://www.thingiverse.com/thing:5321455

KP3S Cable Chain Mounts by DeadTr33_2

요거랑



https://www.thingiverse.com/thing:5260591

AR cable chain link opened by arek_r1

요거 사용해서 장착했습니다.

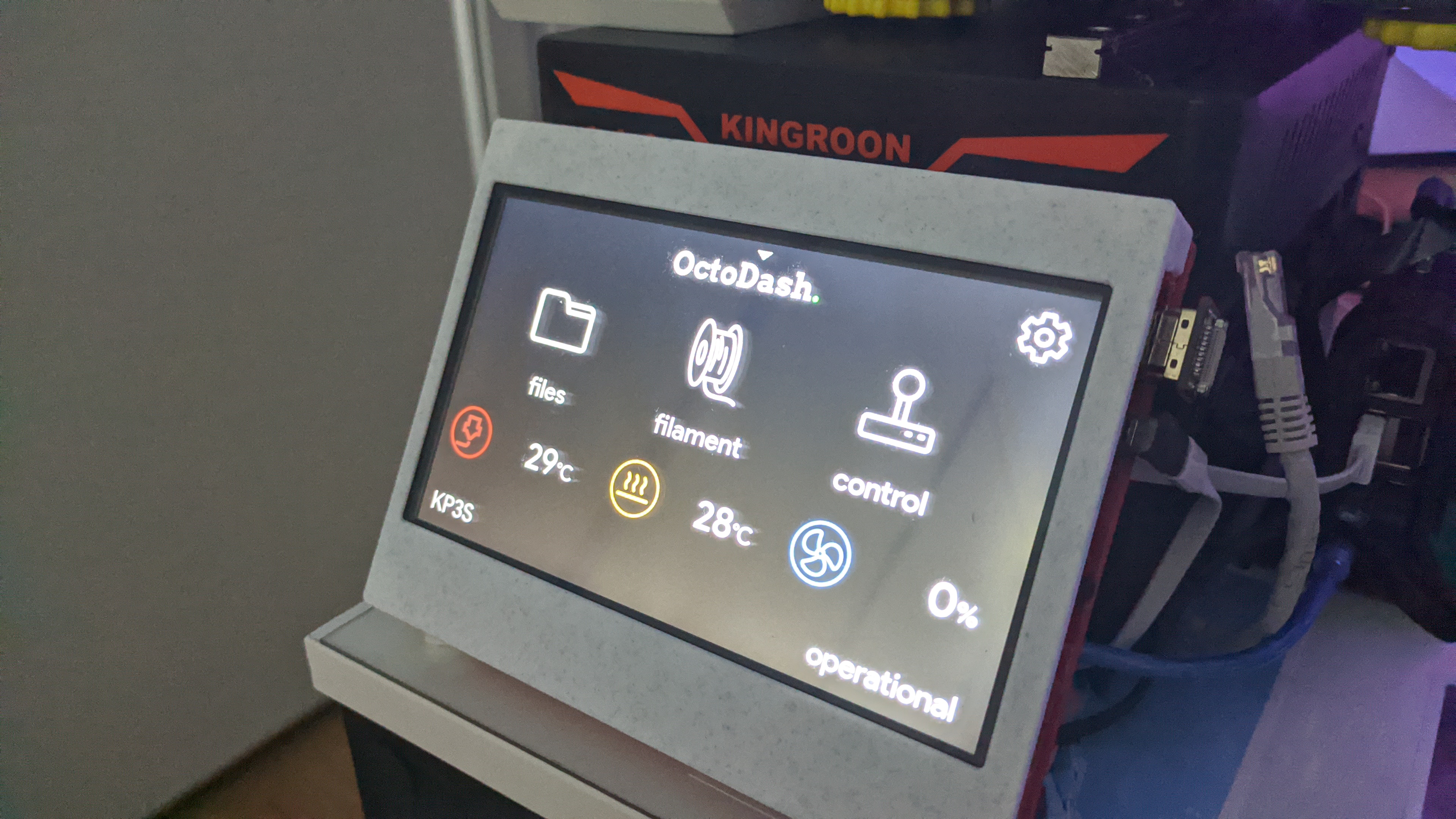

원격 관리를 위해서 옥토 프린터와 옥토데시적용





터치 스크린 7" 사용해서 간단한 조작은 프린터 내장 스크린보다 조작이 편리합니다.

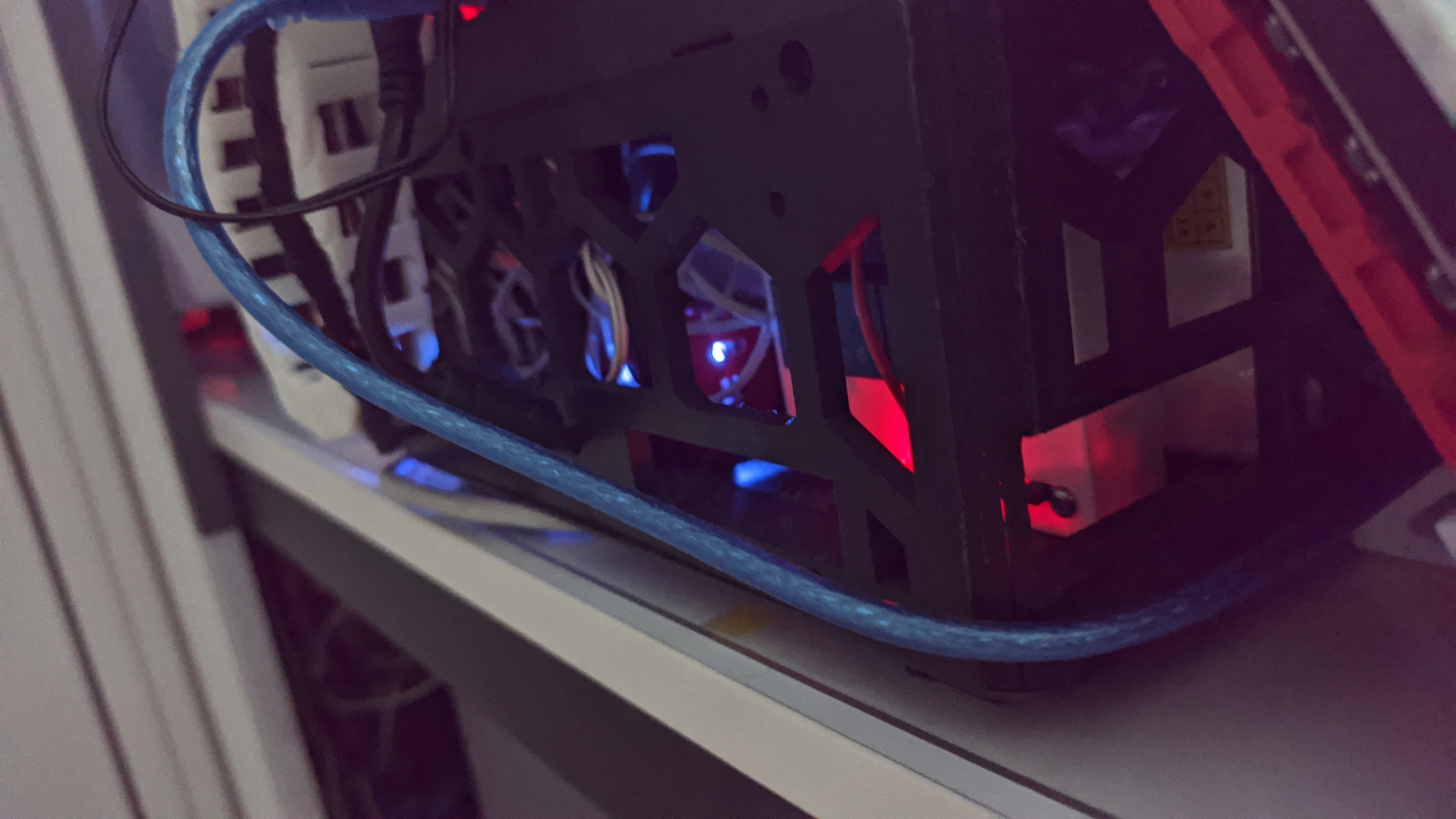

프린터 하단 베이스





파워 통합으로 하단에 거치해서 사용 중입니다.



https://www.thingiverse.com/thing:4906198

Kingroon KP3S base housing including PSU by Life_Of_Brian

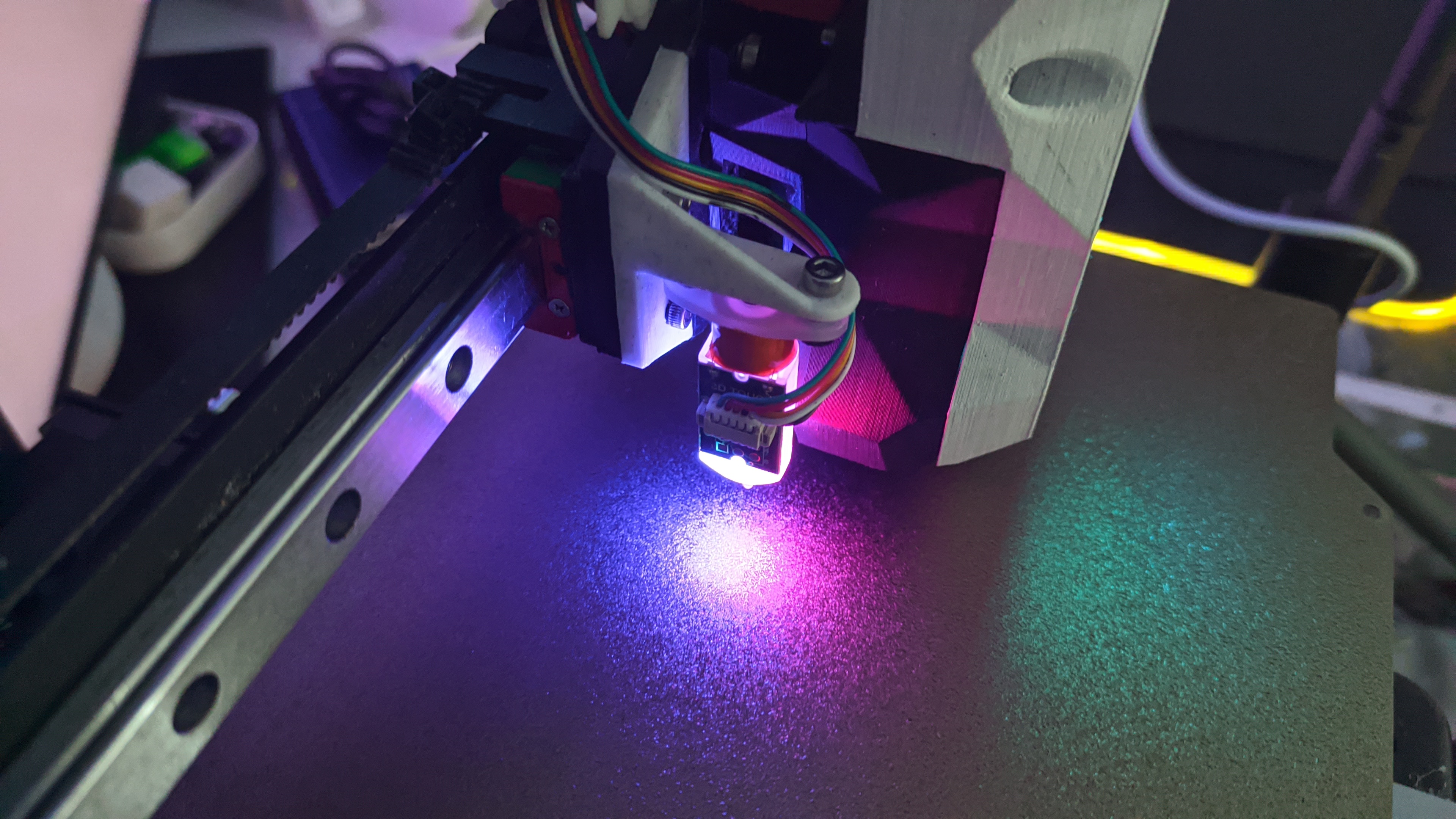

3D touch 적용





마운트가 한쪽으로 치우쳐서 좀 아쉽긴 합니다.

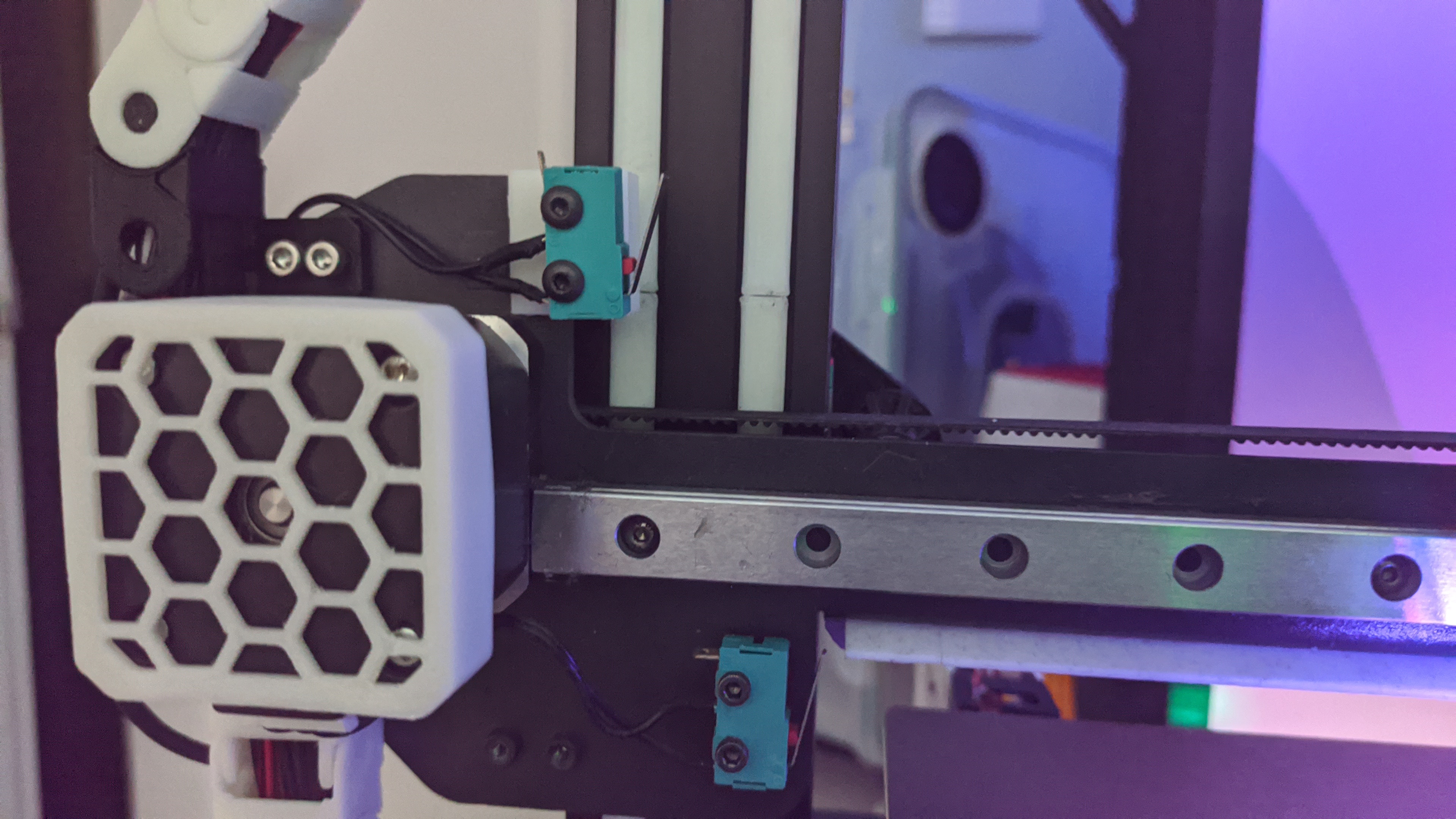

옥토랩스을 위한 셔터 스위치





3D touch 장착으로 사용하지 않는 리밋 스위치를 이용해 만들었습니다.



https://youtu.be/eWP4E28q1M8

옥토랩스 이용 촬영 영상

이제 어느 정도 MOD는 끝이 나네요 사용하다 또 변경할 것이 생기면 변경 후 포스팅해볼게요 ^^?



다른 거는 몰라도 Z LM가이드 장착은 한번 해볼 만하다고 생각합니다.
